吉時利數字源表2400在二極管特性測試中的應用

二極管作為電子電路中的基本元件之一，其特性測試對于保障電路性能和可靠性至關重要。吉時利數字源表2400是一款功能強大的儀器，憑借其高精度、多功能和靈活性，在二極管特性測試中得到了廣泛的應用。本文將詳細介紹吉時利數字源表2400在二極管特性測試中的應用，包括其工作原理、測試方法、數據分析以及實際案例。

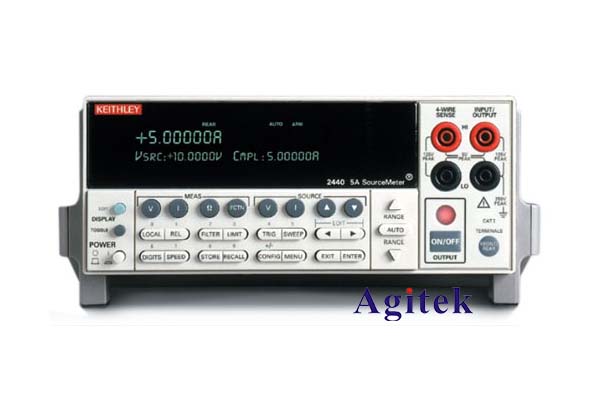

一、吉時利數字源表2400概述

吉時利數字源表2400是一款20W的高性能儀器，能夠提供并測量從1V到200VDC的電壓和從10pA到1A的電流。其功能涵蓋電壓源、電流源、電壓表、電流表和歐姆表，適用于多種電子元器件的測試，包括二極管、電阻、晶體管等。2400型源表具備高重復性和低噪聲特性，確保測試結果的準確性和穩定性。此外，其人性化的前面板菜單和數字輸入功能，使得操作簡便、高效。

二、二極管特性測試原理

二極管的基本特性包括正向電壓降、反向漏電流和反向擊穿電壓等。這些特性直接影響二極管在電路中的性能表現。為了準確評估這些特性，需要對其進行詳細的測試。

1. 正向電壓降測試：在正向偏置條件下，二極管兩端的電壓降稱為正向電壓降。通過控制正向電流，可以測量不同電流下的正向電壓降，從而評估二極管的正向導通特性。

2. 反向漏電流測試：在反向偏置條件下，二極管中流過的微小電流稱為反向漏電流。反向漏電流的大小反映了二極管的反向截止性能。

3. 反向擊穿電壓測試：當反向電壓增加到一定值時，二極管會發生反向擊穿，此時反向電流急劇增加。反向擊穿電壓是評估二極管耐壓能力的重要參數。

三、吉時利數字源表2400在二極管特性測試中的應用

1. 正向電壓降測試

使用吉時利數字源表2400進行正向電壓降測試時，首先將源表設置為電流源模式，并設定一個合適的正向電流值。然后將二極管連接到源表的輸出端，通過測量二極管兩端的電壓，即可得到正向電壓降。通過改變電流值，可以測量不同電流下的正向電壓降，從而繪制出二極管的正向伏安特性曲線。

2. 反向漏電流測試

在反向漏電流測試中，將源表設置為電壓源模式，并設定一個適當的反向電壓值。然后將二極管反向連接到源表的輸出端，通過測量流過二極管的電流，即可得到反向漏電流。為了獲得更準確的結果，可以在不同的反向電壓下進行多次測量，并繪制出反向伏安特性曲線。

3. 反向擊穿電壓測試

反向擊穿電壓測試需要逐步增加反向電壓，并監測流過二極管的電流。當電流急劇增加時，對應的電壓即為反向擊穿電壓。在進行此項測試時，需要特別注意安全，避免過高的電壓損壞二極管或源表。吉時利數字源表2400具有內置的保護功能，可以在測試過程中自動限制輸出電壓和電流，確保測試的安全性。

四、數據分析與結果評估

通過吉時利數字源表2400進行二極管特性測試后，可以獲得大量的數據。這些數據可以通過源表的數字顯示功能直接讀取，也可以通過通信接口傳輸到計算機進行進一步分析和處理。利用數據分析軟件，可以繪制出二極管的伏安特性曲線，并計算出各項特性參數，如正向電壓降、反向漏電流和反向擊穿電壓等。通過對這些參數的評估，可以判斷二極管的質量和性能是否符合要求。

五、實際案例

以下是一個使用吉時利數字源表2400進行二極管特性測試的實際案例：

某電子制造公司在生產一款新型二極管時，需要對產品進行嚴格的質量檢測。他們使用吉時利數字源表2400對二極管進行了正向電壓降、反向漏電流和反向擊穿電壓測試。測試結果顯示，該型號二極管在正向電流為10mA時，正向電壓降為0.7V，符合設計要求；在反向電壓為10V時，反向漏電流小于1μA，表現出良好的反向截止特性；反向擊穿電壓為30V，滿足電路耐壓要求。通過對測試數據的分析，公司確認該型號二極管具有良好的性能和可靠性，可以投入批量生產。

吉時利數字源表2400憑借其高精度、多功能和靈活性，在二極管特性測試中發揮了重要作用。通過該儀器，可以方便、準確地測量二極管的正向電壓降、反向漏電流和反向擊穿電壓等關鍵參數，為二極管的質量評估和性能分析提供了有力支持。在實際應用中，吉時利數字源表2400不僅提高了測試效率，還保障了測試結果的準確性和可靠性，是電子元器件測試領域不可或缺的工具。
