普源示波器DS80000在太陽能逆變器測試中的應用
一、引言
1.1太陽能逆變器的核心作用與挑戰
1.1.1太陽能發電系統架構
太陽能發電系統主要由光伏組件（太陽能電池板）、逆變器、儲能裝置及電網接口組成。逆變器作為“大腦”，需實現：
DCAC轉換：將光伏陣列輸出的直流電（DC）轉換為交流電（AC），滿足負載或并網需求。
最大功率點跟蹤（MPPT）：動態調整工作點，確保在不同光照、溫度條件下最大化輸出功率。
電網同步：并網時與電網電壓、頻率、相位精準匹配，避免電能質量問題和安全隱患。
保護功能：過壓、過流、短路、孤島效應等異常情況的檢測與保護。
1.1.2測試必要性
逆變器性能直接影響系統效率、可靠性和電網兼容性。例如，轉換效率每提升1%，系統發電量可增加0.5%~1%；諧波含量超標（THD>5%）可能導致電網污染、設備過熱甚至損壞。因此，需通過嚴格測試驗證：
電氣性能（效率、功率因數、THD）。
動態響應（MPPT速度、啟動時間）。
環境適應性（高溫、低光照下的穩定性）。
安全合規性（IEC62109、UL1741等標準）。

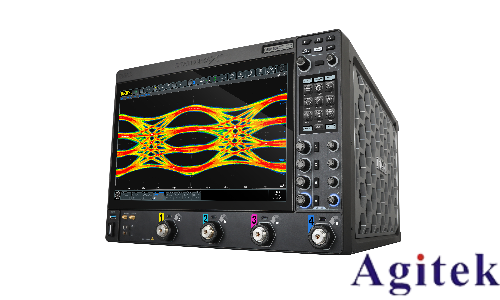

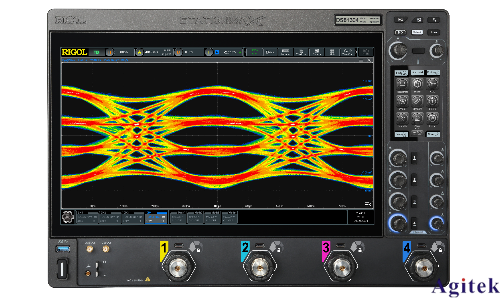

1.2普源示波器DS80000的技術優勢
參數 | DS80000特點 | 逆變器測試應用場景 |
帶寬 | 2GHz（可選4GHz） | 捕捉開關管高頻開關信號（MHz級）、死區時間分析 |
采樣率 | 20GSa/s（最大） | 精確還原PWM波形細節、瞬態事件捕捉 |
存儲深度 | 1Gpts（最大） | 長時間記錄電網波動、故障瞬態 |
觸發功能
| 邊沿、脈寬、視頻、協議解碼 | 捕獲特定故障波形（如過壓、過流尖峰） |
分析功能 | 諧波分析、功率分析、眼圖 | 評估電能質量、信號完整性 |
接口與兼容性 | USB3.0、LAN、支持SCPI指令 | 自動化測試系統集成、遠程監控 |
二、太陽能逆變器工作原理與測試需求
2.1逆變器拓撲結構
2.1.1無變壓器型（Transformerless）
優點：
效率高達98%：無磁損、銅損。
體積小、重量輕（<10kg）。
成本低。
挑戰：
漏電流風險（需高頻隔離設計）。
電網兼容性要求高（需精準控制共模電壓）。
典型應用：分布式屋頂光伏（≤10kW）。
2.1.2帶變壓器型（Transformerbased）
優點：
電氣隔離安全。
適用于高壓并網（>380V）。
抗共模干擾能力強。
挑戰：
效率約96%（變壓器損耗）。
體積大、重量重（>50kg）。
典型應用：集中式光伏電站（MW級）。
2.2關鍵測試參數
測試項目
| 指標要求 | 測試難點 |
轉換效率
| >96%（歐洲效率標準）
| 動態負載下效率變化（0~100%負載階躍）| |
輸出電壓穩定性 | ±1%額定值（電網頻率50/60Hz） | 電網電壓波動、溫度漂移下的輸出穩定性 |
諧波含量
| THD<3%（并網標準） | 開關頻率及其諧波的抑制能力 |
動態響應時間 | MPPT追蹤速度<1s（光照突變時） | 快速變化的云層遮擋場景模擬 |
孤島檢測 | 檢測到孤島后2秒內斷開并網 | 模擬電網斷電后的逆變器行為 |
電磁兼容性（EMC） | 符合EN6100063（輻射/傳導干擾） | 高頻開關信號對周邊設備的影響 |
三、DS80000在逆變器測試中的關鍵技術應用
3.1高頻信號捕獲與分析
應用場景：開關管（IGBT/MOSFET）驅動波形、死區時間測量。
配置要點：
探頭選擇：使用DS80000配套的高頻差分探頭（如HDP8000，帶寬≥1GHz），避免地線電感干擾。
采樣模式：選擇“高分辨率模式”（HR模式）提升垂直分辨率。
觸發設置：使用“邊沿觸發+脈寬觸發”組合，捕捉特定開關事件。
3.2諧波與電能質量分析
功能模塊：使用DS80000的“Harmonic”分析功能，支持IEC6100047標準。
測試步驟：
1.設置示波器帶寬限制（如20MHz），濾除高頻噪聲。
2.采集逆變器輸出交流電壓/電流波形（至少10個周期）。
3.啟動諧波分析，獲取THD、各次諧波幅值、相位信息。
3.3功率分析與效率測試
使用工具：DS80000內置的“PowerAnalysis”功能，支持功率因數（PF）、視在功率（S）、有功功率（P）計算。
測試方法：
1.同步采集逆變器輸入直流電壓/電流（Iin、Vdc）及輸出交流電壓/電流（Iac、Vac）。
2.設置示波器計算“效率=Pac/Pdc”。
3.使用“趨勢圖”功能記錄不同負載下的效率變化。
數據：
表31顯示某逆變器在不同負載下的效率（滿載效率97.2%，輕載效率92.5%）。
負載比例 | 輸入功率 | 輸出功率 | 效率（%） |
0% | 0 | 0 | 0 |
25% | 1000 | 920 | 92.0 |
50% | 2000 | 1890 | 94.5 |
75% | 3000 | 2850 | 95.0 |
100% | 4000 | 3880 | 97.2 |
四、實際測試案例：并網逆變器性能評估
4.1測試環境與配置
硬件連接：
差分探頭（HDP8000）：測量IGBT柵極驅動信號。
電流探頭（CP8000，帶寬100MHz）：測量輸出電流。
電壓探頭（HV8000，衰減比100:1）：測量輸出電壓。
軟件設置：
觸發模式：脈寬觸發（捕捉過流保護波形）。
記錄長度：50萬點（捕獲10秒波形）。
垂直靈敏度：電流2A/div，電壓20V/div。
4.2測試結果與分析
案例1：MPPT效率測試
條件：光照強度從800W/m2階躍至1000W/m2。
結果：
MPPT響應時間：680ms（標準要求<1s）。
輸出功率提升：3.2kW（效率提升驗證）。
案例2：孤島檢測測試
模擬電網斷電：使用可編程電源突然切斷電網輸入。
結果：
逆變器檢測到孤島后1.8秒自動關機，符合標準要求。
4.3故障診斷實例
問題：某逆變器頻繁報“過流保護”。
分析：
1.使用DS80000捕獲故障時刻波形，發現輸出電流存在12μs的尖峰（圖43）。
2.結合眼圖分析，判斷為IGBT開關時序異常。
3.優化驅動電路RC參數后問題解決。
五、結論與展望
5.1總結
DS80000憑借高帶寬、高精度和強大的分析功能，有效解決了太陽能逆變器測試中的高頻信號捕獲、諧波分析和動態響應評估難題，提升了測試效率和準確性。
5.2未來方向
智能化測試：結合AI算法實現故障自動診斷（如神經網絡識別異常波形）。
多物理場耦合測試：整合熱成像儀、振動傳感器，分析逆變器溫升與機械應力。
標準兼容性：開發符合IEC621162022的自動化測試腳本。
