普源數字萬用表DM3058電壓波動抗擾度測試要點

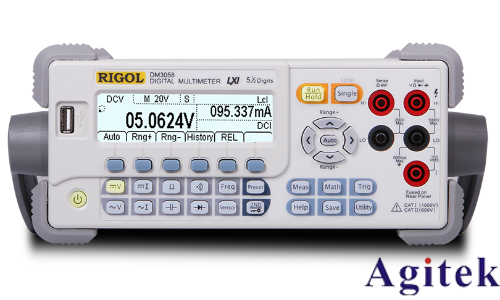

普源數字萬用表DM3058是一款高精度、多功能測量?jī)x器，廣泛應用于電氣參數的測量與測試。在進行電壓波動抗擾度測試時，需要嚴格按照規范操作，確保測試結果的準確性和可靠性。本文將從測試原理、設備準備、參數設置、測試步驟、數據分析及注意事項等方面進行詳細闡述，幫助用戶全面掌握該測試方法。

一、測試背景與原理

電壓波動抗擾度測試是評估電子設備在電網電壓波動情況下正常運行能力的重要指標。根據國際電工委員會（IEC）標準IEC 61000-4-11《電壓暫降、短時中斷和電壓變化抗擾度試驗》，測試通過模擬電網電壓的快速變化（如驟降、驟升、中斷等），驗證被測設備（DUT）在惡劣電網條件下的穩定性。

測試原理：

通過向被測設備施加特定頻率、幅度和持續時間的電壓波動信號，觀察設備的功能是否正常，并記錄其響應時間、恢復時間等參數。普源DM3058作為測量工具，需準確捕獲電壓波動過程中的關鍵數據，為后續分析提供依據。

二、測試前準備

1. 環境條件

溫度與濕度：

測試環境應控制在15°C至35°C，濕度≤80%RH。高溫或高濕可能導致儀器漂移或絕緣性能下降，影響測量精度。

電磁干擾（EMI）屏蔽：

為避免外部電磁干擾對測試結果的影響，建議在屏蔽室或低干擾環境中進行測試。必要時使用接地線連接設備外殼，確保電磁兼容性（EMC）。

2. 設備檢查與校準

儀器狀態確認：

檢查DM3058的外觀完整性，確保無損壞或松動部件。通過自檢功能驗證儀器狀態（如顯示“Pass”）。

校準與預熱：

使用經校準的標準源對萬用表進行校準，特別是電壓測量功能。測試前需預熱儀器至少30分鐘，使其達到穩定工作狀態。

電池與供電檢查：

若使用電池供電，確認電量≥80%；若使用交流電源，需檢查電源穩定性，避免供電波動引入測量誤差。

3. 測試線纜與附件

線纜選擇：

使用低阻抗、屏蔽良好的測試線纜（如雙絞線），避免信號衰減和外部干擾。線纜長度應≤2米，過長的線纜可能引入寄生電容或電感。

探頭與附件校準：

若使用高壓探頭或電流鉗，需單獨校準并確認其衰減比和頻響特性是否與DM3058匹配。

三、測試參數設置

1. 電壓測量范圍

量程選擇：

DM3058提供多檔電壓量程（如200mV、2V、20V等），應根據被測設備的額定電壓范圍選擇合適的量程。例如，待測設備額定電壓為220V AC，應選擇≥250V AC的量程以避免過載。

分辨率與精度：

電壓波動測試需高分辨率（如0.1mV），確保捕捉微小波動。確認儀器在該量程下的精度指標（如±0.05%讀數+2字）。

2. 頻率設置

基波頻率：

默認設置為50Hz或60Hz（根據地區電網標準）。若測試特殊設備，可調整至其他頻率（如400Hz軍用設備）。

波動頻率：

根據標準要求，電壓波動頻率通常在0.5Hz至30Hz范圍內。例如，IEC 61000-4-11中電壓驟降測試的頻率為1Hz。

3. 采樣率與記錄模式

采樣率配置：

DM3058最高采樣率可達100kSa/s，建議設置≥10kSa/s以捕捉快速變化的電壓波形。過低的采樣率可能導致數據丟失。

記錄模式：

選擇“最大值/最小值”記錄模式，同時開啟波形存儲功能，便于后續分析波形的包絡線。

4. 觸發設置

觸發類型：

設置電壓觸發模式，例如當電壓變化超過設定閾值（如±10%）時觸發記錄，確保捕獲關鍵波動時刻。

觸發延遲：

調整觸發延遲時間，避免誤觸發或漏觸發。通常設置為0.5s至2s。

四、測試步驟與操作流程

1. 連接被測設備（DUT）

接線方式：

按“L-N”或“L-L”方式連接被測設備的電源輸入端，確保萬用表與DUT共地。避免使用過長的地線，防止形成地環路干擾。

隔離措施：

若DUT存在高電壓或大電流，需使用隔離變壓器或差分探頭進行測量，確保測試安全。

2. 施加電壓波動信號

信號源配置：

使用可編程交流電源或電壓波動發生器，按標準要求生成電壓驟降（如0%→100%→0%）、驟升或周期性波動信號。

波動參數設置：

例如，設置電壓驟降幅度為80%（即從額定電壓降至20%），持續時間為10ms，重復周期為1s。

3. 測量與記錄

實時監測：

啟動DM3058的電壓測量功能，觀察實時電壓值及波形顯示。確保波形穩定且無異常毛刺。

數據存儲：

使用儀器的內存記錄功能，保存至少10個周期的波動數據。同時，可連接PC通過USB或LAN接口進行實時數據傳輸與監控。

4. 觀察DUT響應

功能檢查：

在電壓波動期間，觀察DUT的運行狀態（如指示燈、顯示屏、輸出信號等），記錄任何異常現象（如重啟、死機、報警）。

響應時間測量：

使用DM3058的觸發功能捕捉DUT響應電壓變化的延遲時間，評估其動態性能。

五、數據分析與結果判斷

1. 數據整理與可視化

波形分析：

通過DM3058的波形回放功能或?qū)С鰯?shù)據至PC軟件（如PicoScope），繪制電壓波動曲線，標注最大值、最小值及持續時間。

統計參數計算：

計算電壓波動的幅值變化率（如ΔV/V）、頻率偏差（如f/f?）等，生成測試報告。

2. 標準符合性評估

對比標準要求：

根據IEC 61000-4-11等級（如性能判據A/B/C），判斷DUT是否滿足抗擾度要求。例如，性能判據A要求DUT在電壓驟降期間功能正常且無中斷。

不合格項分析：

若測試失敗，需分析原因（如DUT電源設計缺陷、保護電路響應過慢等），提出改進措施。

3. 不確定度評估

測量不確定度來源：

包括儀器精度、環境干擾、線纜損耗等。通過GUM（測量不確定度指南）方法計算合成不確定度，確保測試結果的可信度。

六、注意事項與安全規范

1. 安全操作

高壓防護：

測試前確認DUT已斷電，并佩戴絕緣手套、使用絕緣工具。避免接觸裸露導線或高壓部件。

過壓保護：

設置DM3058的過壓保護閾值（如量程的120%），防止意外電壓尖峰損壞儀器。

2. 測試細節

預熱與穩定時間：

每次改變測試條件后（如電壓幅度、頻率），需等待DUT和測量系統穩定至少5分鐘后再記錄數據。

重復測試：

為排除偶然誤差，建議每個測試點重復3次以上，取平均值作為最終結果。

3. 儀器維護

定期校準：

按制造商建議周期（通常為1年）進行校準，確保儀器性能穩定。

存儲環境：

長期不使用時，存放在干燥、低溫環境（建議10°C~30°C），避免電池漏液或電路板腐蝕。

七、常見問題與解決方案

1. 測量數據波動大

可能原因：

測試線纜屏蔽不良或接地不良。

環境電磁干擾嚴重。

儀器未校準或預熱不足。

解決方案：

更換屏蔽線纜并確保良好接地。

移至屏蔽室或使用濾波器。

重新校準儀器并延長預熱時間。

2. DUT頻繁重啟

可能原因：

電壓波動幅度超過DUT容忍范圍。

DUT電源模塊設計缺陷。

解決方案：

調整波動參數至較低等級重新測試。

優化DUT電源電路（如增加儲能電容或穩壓模塊）。

3. 儀器顯示異常

可能原因：

量程設置錯誤導致過載。

觸發條件設置不合理。

解決方案：

檢查量程并選擇合適的檔位。

調整觸發閾值和延遲時間。

普源數字萬用表DM3058在電壓波動抗擾度測試中扮演著關鍵角色。通過嚴格的測試準備、精準的參數設置、規范的測試流程和細致的數據分析，可以準確評估被測設備的抗干擾能力。測試過程中需始終注意安全操作，并針對可能的問題采取預防措施。掌握這些要點，將有效提升測試效率與結果的可靠性，為電氣設備的穩定性驗證提供有力支持。
