如何使用泰克DPO2024B數字示波器進行頻率測量？

在現代電子工程和電氣測試領域，數字示波器是不可或缺的工具之一。泰克（Tektronix）作為業界領先的測試與測量設備制造商，其DPO2024B數字示波器憑借卓越的性能和易用性，成為工程師和技術人員的首選。本文將深入探討如何使用泰克DPO2024B數字示波器進行頻率測量，并提供一些實用技巧，幫助您更好地掌握這一強大工具。

一、泰克DPO2024B數字示波器簡介

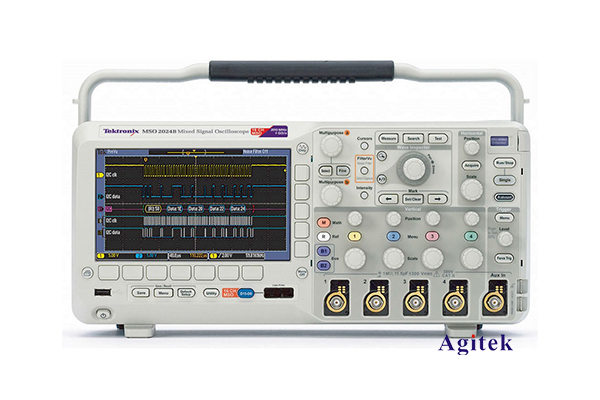

泰克DPO2024B是一款具有高達200 MHz帶寬和1 GSa/s采樣率的數字示波器，配備了多種分析功能，適用于多種應用場景，包括信號分析、故障檢測和教育培訓等。其直觀的用戶界面和強大的數據處理能力，使得頻率測量變得簡單而高效。

二、頻率測量的基本概念

頻率是描述周期性信號變化快慢的物理量，通常以赫茲（Hz）為單位。測量頻率的準確性直接影響到信號分析的質量。在使用示波器測量頻率時，主要關注以下幾個參數：

周期：信號完成一個完整波形所需的時間。

頻率：周期的倒數，表示單位時間內信號的周期數。

三、使用DPO2024B進行頻率測量的步驟

1. 連接探頭

首先，將探頭連接到待測信號源，并確保探頭接地良好。DPO2024B支持多種探頭類型，選擇合適的探頭可以提高測量精度。

2. 設置示波器

開機后，按下示波器前面板上的“AUTO SET”按鈕，示波器會自動調整水平和垂直設置，以便于觀察信號波形。您可以根據需要手動調整時間基準和電壓范圍，以獲得最佳的波形顯示效果。

3. 選擇測量模式

在示波器界面上，找到“測量”菜單，選擇“頻率”測量選項。DPO2024B提供多種測量功能，包括頻率、周期、占空比等，您可以根據實際需要選擇。

4. 觀察波形

當信號波形穩定后，示波器會在屏幕上顯示測量結果。頻率值通常會以赫茲（Hz）為單位直接顯示在屏幕上，您也可以選擇顯示其它相關參數。

5. 數據記錄和分析

DPO2024B還支持數據保存和導出功能，您可以將測量結果保存到USB驅動器中，方便后續分析和報告。

四、頻率測量的實用技巧

注意信號完整性：在測量頻率時，確保信號波形清晰，沒有噪聲和干擾，以提高測量精度。

使用觸發功能：合理設置觸發模式可以幫助您穩定波形，避免測量誤差。

多通道測量：如果您需要對多個信號進行頻率比較，DPO2024B支持多通道同時測量，便于進行相對分析。

參考信號：可以使用已知頻率的信號源作為參考，以校準您的測量結果。

泰克DPO2024B數字示波器以其強大的功能和易用性，為頻率測量提供了極大的便利。通過本文的介紹，您可以輕松掌握DPO2024B的頻率測量技巧，提升工作效率。無論是在實驗室、工業現場還是教育培訓中，DPO2024B都能成為您可靠的測試伙伴。

在電子工程的世界里，準確的頻率測量是確保設備正常運行和設計優化的關鍵。希望您能充分利用泰克DPO2024B數字示波器，提升您的工作質量和效率！
