普源示波器如何抓取長波信號？

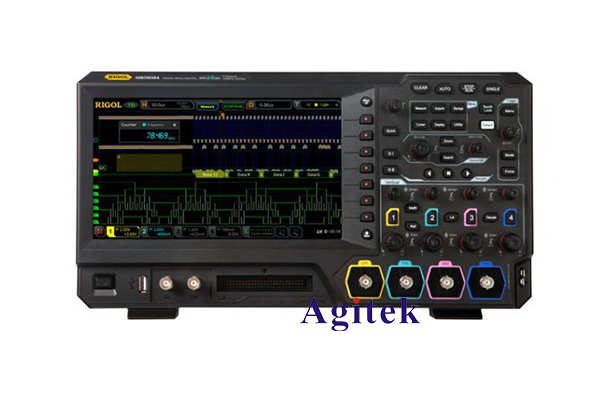

在現代電子測試和測量領域，示波器是不可或缺的工具之一。特別是普源示波器，以其卓越的性能和高性價比，廣泛應用于科研、教學和工業檢測等領域。本文將詳細介紹如何使用普源示波器抓取長波信號，并提供一些實用的技巧和注意事項。

一、了解長波信號

長波信號通常指的是頻率較低、波長較長的電信號，如音頻信號、低頻交流信號等。在電子測試中，長波信號的特點是波形變化緩慢，周期較長。抓取這些信號需要對示波器的帶寬、采樣率等參數有一定的了解。

二、普源示波器的基本參數

普源示波器的主要參數包括：

帶寬：這是示波器能夠準確捕捉的最高頻率，通常以兆赫茲（MHz）為單位。對于長波信號，帶寬不需要太高，但應確保能夠覆蓋信號頻率范圍。

采樣率：示波器每秒鐘采集的樣本數，單位為GS/s（十億樣本每秒）。長波信號的采樣率應至少為信號頻率的兩倍，以滿足奈奎斯特采樣定理。

存儲深度：存儲深度越大，示波器能夠記錄的波形信息就越多，對長時間信號的捕捉尤為重要。

三、抓取長波信號的步驟

1. 連接信號源

首先，將待測信號源與普源示波器的輸入通道連接。確保連接穩固，避免信號干擾。通常使用BNC連接線進行連接。

2. 設置示波器參數

選擇合適的帶寬和采樣率：根據待測長波信號的頻率，選擇適當的帶寬和采樣率。通常情況下，帶寬應至少為信號最高頻率的三倍。

調整時間基準：設置時間軸，將時間基準調整到合適的范圍，以便清晰觀察到信號的波形。

設置觸發模式：選擇適當的觸發模式（如邊沿觸發、脈寬觸發等），這將幫助你穩定地捕捉到信號波形。對于長波信號，通常使用邊沿觸發。

3. 優化顯示效果

調整垂直靈敏度：根據信號幅度，調整示波器的垂直靈敏度，以確保波形在屏幕上清晰可見。

啟用后處理功能：如果普源示波器具備信號處理功能（如平均、濾波等），可以適當使用，以提高波形的可讀性和準確性。

4. 捕捉和分析信號

在完成上述設置后，觀察示波器屏幕，確認波形穩定。可以使用示波器的測量功能，進行頻率、幅度、周期等參數的測量分析。

5. 保存和導出數據

普源示波器通常支持數據保存和導出功能，可以將捕捉到的波形數據保存為圖片或文檔，方便后續分析和報告使用。

四、注意事項

避免信號干擾：在進行長波信號測試時，要盡量避免外部電磁干擾，保持測試環境的穩定。

定期校準示波器：為了確保測量的準確性，建議定期對普源示波器進行校準。

掌握示波器的使用技巧：熟悉示波器的各種功能和操作，可以提高工作效率，減少誤操作。

普源示波器是一款性能卓越、操作簡便的測試工具，能夠有效長波信號。在實際應用中，合理設置示波器參數，優化顯示效果，能夠幫助工程師和技術人員更好地分析和處理信號。希望本文對您理解如何使用普源示波器抓取長波信號有所幫助。如果您還有其他疑問，歡迎隨時咨詢西安安泰測試相關技術支持。
