示波器帶寬和采樣率的含義及其重要性

在電子工程和信號處理領域，示波器是不可或缺的工具。它能夠幫助工程師分析和測量電信號的波形，從而實現對電路性能的評估和故障排除。在使用示波器時，帶寬和采樣率是兩個極其重要的參數，它們直接影響著測量結果的準確性和可靠性。本文將深入探討示波器的帶寬和采樣率的含義及其重要性。

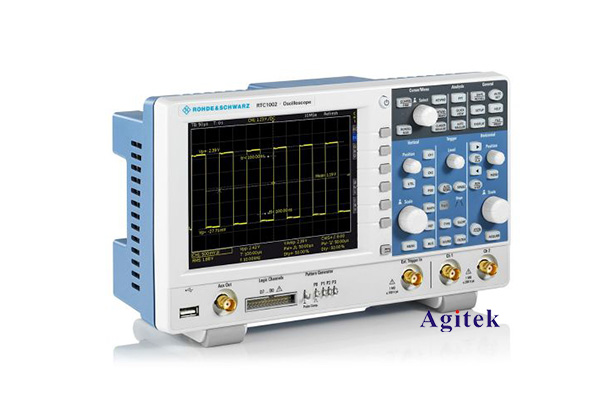

什么是示波器的帶寬？

示波器的帶寬是指它能夠有效測量的最高頻率范圍。帶寬通常以赫茲（Hz）為單位表示，示波器的帶寬越大，它能夠處理的高頻信號就越多。一般來說，示波器的帶寬應該至少是被測信號頻率的五倍，以確保測量的準確性。例如，如果你需要測量一個頻率為10 MHz的信號，那么選擇一個帶寬為50 MHz的示波器是合適的。

帶寬對測量的影響

帶寬直接影響到示波器對信號的響應能力。如果帶寬不足，示波器將無法準確捕捉到信號的細節，可能導致波形失真，甚至無法顯示出信號的真實形態。因此，在選擇示波器時，帶寬是一個必須重點考慮的參數。

什么是示波器的采樣率？

采樣率是指示波器每秒鐘對輸入信號進行采樣的次數，通常以樣本每秒（S/s）表示。較高的采樣率意味著示波器能夠在單位時間內獲取更多的數據點，從而更準確地重建信號波形。根據奈奎斯特定理，要準確重建一個信號，其采樣率必須至少是信號最高頻率的兩倍。

采樣率對測量的影響

采樣率不足會導致信號重建不完整，形成“別名效應”（aliasing），即高頻信號被誤解為低頻信號。這種情況會極大影響測量結果的準確性。因此，選擇適當的采樣率對于獲取真實的信號波形至關重要。

帶寬與采樣率的關系

帶寬和采樣率是示波器性能的兩個重要指標，它們相輔相成。在選擇示波器時，必須考慮兩者之間的關系。一般情況下，示波器的采樣率應該至少是其帶寬的五倍，以確保能夠充分捕捉到信號的細節。例如，如果示波器的帶寬為100 MHz，則其采樣率應至少為500 MS/s。

如何選擇合適的示波器？

在選擇示波器時，工程師應根據具體的應用需求來確定所需的帶寬和采樣率。以下是一些選擇示波器時的建議：

明確測量需求：首先要明確你需要測量的信號類型及其頻率范圍，這將有助于確定所需的帶寬和采樣率。

考慮信號特性：對于快速變化的信號，建議選擇更高的帶寬和采樣率，以確保準確捕捉到信號的變化。

未來需求：考慮到未來可能的應用場景，選擇帶寬和采樣率時留出一定的余地，以便應對更復雜的測量任務。

預算：示波器的價格通常與其帶寬和采樣率成正比，因此在選擇時需要綜合考慮預算與性能的平衡。

在電子測試和測量中，示波器的帶寬和采樣率是評估其性能的關鍵參數。理解這兩個概念及其相互關系，可以幫助工程師更好地選擇適合自己需求的示波器，從而提高測量的準確性和可靠性。在進行電路設計和故障排除時，合適的示波器不僅能提高工作效率，還能為最終產品的質量提供保障。因此，在選擇示波器時，務必要認真考慮帶寬和采樣率這兩個因素。
