是德N5235B矢量網絡分析儀測反射系數

矢量網絡分析儀是用于測量微波電路和設備參數的重要工具。其中，測量反射系數是最基本的應用之一。反射系數是描述微波電路輸入端反射特性的重要參數，直接反映了被測電路的阻抗特性。準確測量反射系數對于微波電路的設計、調試和優化至關重要。

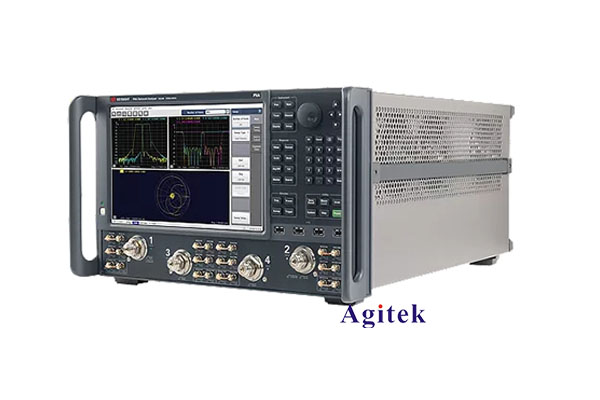

是德科技N5235B矢量網絡分析儀是當前市場上性價比較高的中檔機型，廣泛應用于微波通信、雷達、衛星等領域。本文將重點介紹如何使用N5235B測量反射系數，包括測量原理、校準方法、測量步驟等，供相關工程師參考。

一、反射系數測量原理

反射系數(S11)是描述一個兩端口網絡輸入端反射特性的S參數，定義為入射波幅與反射波幅的比值。其取值范圍為0到1，反映了被測電路的阻抗匹配程度。當被測電路完全匹配時，S11=0，表示沒有反射;當被測電路完全失配時，S11=1，表示全部反射。

矢量網絡分析儀通過測量反射波和入射波的幅度和相位關系，即可計算出S11。其測量原理如下:

1. 分析儀向被測電路端口注入已知幅度和相位的微波信號，作為入射波。

2. 被測電路會產生反射波，反射波的幅度和相位與入射波存在一定關系，取決于被測電路的阻抗。

3. 分析儀利用耦合器分離出反射波，并測量反射波與入射波的幅度比和相位差，從而計算出S11。

需要注意的是，由于測量系統本身也會產生一些反射，為了獲得準確的S11值，必須進行校準以消除這些系統誤差。

三、N5235B矢量網絡分析儀的校準方法

在進行反射系統測量之前，必須先對分析儀進行校準，以消除系統本身的反射誤差。N5235B提供多種校準方法，常用的有以下幾種:

1. 全二端口校準(Full 2-Port Calibration)

這是最為精確的校準方法，能夠校正分析儀在反射和傳輸測量時的所有系統誤差。其步驟包括:開路、短路、負載和通路校準標準的測量。通過測量這些已知標準，分析儀可以計算出系統的系統誤差項，從而在實際測量時進行補償。全二端口校準適用于需要同時測量反射和傳輸參數的場合。

2. 一端口校準(1-Port Calibration)

這種校準方法相對簡單，只需測量開路、短路和負載三種標準即可。它主要用于僅需測量反射參數S11的場合。一端口校準可以有效補償分析儀本身的系統誤差，提高反射測量的精度。

3. 電子校準(Electronic Calibration)

電子校準是利用內置的可編程校準模塊完成校準過程，無需使用外部標準件。操作簡單，適合需要頻繁校準的場合。但其精度略低于使用外部標準件的校準方法。

根據具體測量需求，用戶可以選擇合適的校準方法。一般而言，全二端口校準能提供最高的測量精度，但操作相對復雜;而電子校準雖然精度略低，但操作簡單，非常適合現場測試應用。

四、N5235B反射系數測量步驟

下面以使用N5235B測量反射系數S11為例，介紹具體的測量步驟:

1. 連接測量設備

用射頻電纜將被測電路的端口與N5235B的端口1相連。確保連接牢固，無松動。

2. 選擇測量模式

打開N5235B電源，進入測量界面。選擇"反射(S11)"作為測量參數。

3. 設置測量頻率范圍

根據被測電路的工作頻段，設置合適的測量頻率范圍。一般選擇被測電路工作頻段的1.5-2倍為宜。

4. 執行校準

選擇合適的校準方法，如前述的一端口校準，按照提示完成校準過程。校準完成后，分析儀的系統誤差將得到補償。

5. 進行測量

將被測電路連接到分析儀端口，分析儀會實時顯示S11曲線。可以觀察曲線形狀，分析被測電路的匹配特性。必要時可以調整被測電路的參數，優化其匹配性能。

6. 保存測量數據

測量完成后，可以將測量數據保存到分析儀內存或?qū)С龅诫娔X，以便后續分析和存檔。

通過上述步驟，用戶就可以利用N5235B矢量網絡分析儀準確測量被測電路的反射系數S11，為微波電路的設計、調試和優化提供重要依據。

矢量網絡分析儀作為微波測試領域的重要工具，其反射系數測量功能是最基本也是最常用的應用之一。本文以是德科技N5235B矢量網絡分析儀為例，詳細介紹了反射系數測量的原理、校準方法以及具體的測量步驟，為相關工程師提供了一定的參考。

準確測量反射系數對于微波電路的設計、調試和優化至關重要。希望通過本文的介紹，讀者能夠更好地掌握N5235B矢量網絡分析儀的反射系數測量技巧，為自身的工作提供有力支撐。
