泰克示波器電壓范圍設置指南

示波器作為電子工程師和維修技術人員日常使用的電子測量儀表之一，其設置和使用對于測量和分析電路信號至關重要。其中，示波器的電壓范圍設置是最基本也是最關鍵的設置之一。本文將詳細介紹如何在使用泰克示波器時，正確設置電壓范圍，以確保準確的測量結果。

一、為什么需要正確設置電壓范圍？

示波器作為電子測量儀器的核心，其測量的準確性直接影響到電路工作狀況的判斷和分析。錯誤的電壓范圍設置將導致以下問題：

1. 信號過大或過小：如果電壓范圍設置過小，測量的信號將超出示波器的輸入范圍，造成信號失真或截止。如果電壓范圍設置過大，則會導致測量信號過小，無法觀察到細節。

2. 測量誤差增大：電壓范圍設置不當會降低示波器的測量精度，使得測量結果與實際電路存在較大偏差。

3. 損壞示波器輸入端：如果輸入電壓超過示波器的最大允許輸入電壓，可能會導致示波器的輸入端受損，甚至燒毀。

因此，在使用示波器時，根據實際測量電路的情況，準確設置合適的電壓范圍是保證測量結果準確性的關鍵。

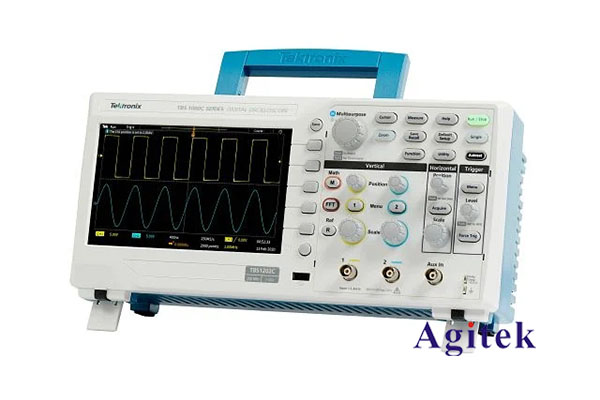

二、如何在泰克示波器上設置電壓范圍

下面以泰克示波器為例，介紹如何正確設置電壓范圍：

1. 確定待測電路的電壓幅度

首先需要預估待測電路的電壓幅度范圍，這樣可以選擇合適的電壓檔位。通常可以通過以下方法獲得估值：

(1) 查閱電路原理圖或相關技術文檔，了解電路的工作電壓。

(2) 使用萬用表初步測量電路的電壓。

(3) 根據電路的性質，結合經驗進行合理預估。

2. 選擇合適的電壓檔位

在泰克示波器上，通常有以下幾種電壓檔位可供選擇：

(1) 1X、2X、5X、10X、20X、50X、100X：這些代表著示波器輸入衰減倍數，選擇合適的檔位可以測量不同幅度的信號。

(2) 2 mV/div、5 mV/div、10 mV/div、20 mV/div、50 mV/div、100 mV/div、200 mV/div、500 mV/div、1 V/div、2 V/div、5 V/div、10 V/div：這些代表示波器每格(division)對應的電壓幅度。

根據第1步預估的電壓幅度，選擇合適的檔位，使測量信號占滿示波器屏幕的80%左右，既可以觀察到信號的細節，又不會超出示波器的輸入范圍。

3. 調整垂直位置和時基

選擇好電壓檔位后，還需要調整垂直位置和時基，使信號在示波器屏幕上居中顯示，并調整時基使信號完整顯示。

4. 觀察信號并微調電壓檔位

觀察示波器顯示的信號波形，如果信號過大或過小，可以適當調整電壓檔位。通常情況下，選擇使信號幅度占滿屏幕約80%的檔位即可獲得最佳測量效果。

5. 設置耦合方式

示波器一般提供交流(AC)、直流(DC)和地(GND)三種耦合方式，根據測量需求選擇合適的耦合方式：

(1) AC耦合：可以消除直流分量，觀察交流信號的細節。

(2) DC耦合：可以觀察信號的直流和交流成分。

(3) GND耦合：可以觀察示波器的基準電平。

綜上所述，正確設置示波器的電壓范圍是獲得準確測量結果的關鍵。通過預估待測電路的電壓幅度，選擇合適的電壓檔位，并根據需要調整垂直位置、時基和耦合方式，就可以在泰克示波器上進行準確的電壓測量。掌握這些技巧，必將大大提高您的示波器使用效率和測量準確性。
