利用矢量網絡分析儀高效測量介電常數的全方位指南

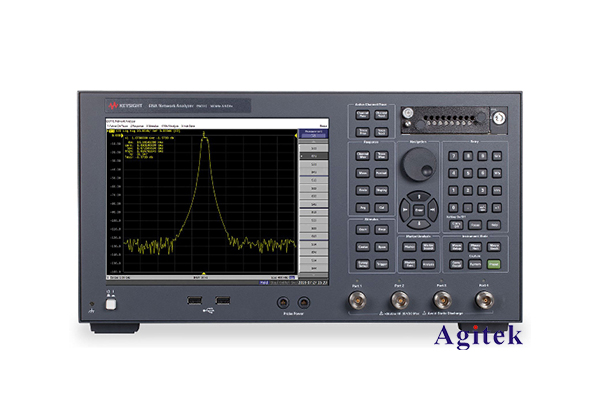

作為一種廣泛應用于電子和通信領域的重要測量工具，矢量網絡分析儀在確定各種材料的介電特性方面發揮著關鍵作用。通過合理利用矢量網絡分析儀，科研人員和工程師們可以準確測量材料的介電常數，從而為電路設計、雷達系統開發等諸多應用提供關鍵參數支持。本文將全面闡述如何利用矢量網絡分析儀高效測量介電常數，為相關從業者提供詳細指南。

1. 介電常數及其測量意義

介電常數是描述材料電介質性能的重要參數，它反映了材料在電磁場作用下的極化特性。準確測量介電常數對于電子電路設計、微波器件開發、絕緣材料選用等領域至關重要。

2. 矢量網絡分析儀測量介電常數的原理

矢量網絡分析儀通過測量待測材料在特定頻率下的反射系數和傳輸系數，結合相關算法即可計算出材料的介電常數。其測量原理主要包括:

- 樣品制備，如制作測試夾具

- 矢量網絡分析儀校準

- 反射系數和傳輸系數測量

- 介電常數計算

3. 矢量網絡分析儀測量介電常數的具體步驟

(1) 樣品制備

根據所測材料的物理特性，采用合適的測試夾具，如共軸線夾具、平板夾具等。制備過程中應注意尺寸精度、表面平整度等因素。

(2) 矢量網絡分析儀校準

在進行實際測量前，需要對矢量網絡分析儀進行校準，消除測量系統中的系統誤差。常用的校準方法有短路、開路、50Ω標準等。

(3) 反射系數和傳輸系數測量

將制備好的樣品置于測試夾具中，通過矢量網絡分析儀測量其在目標頻率范圍內的反射系數S11和傳輸系數S21。

(4) 介電常數計算

根據測量得到的S參數，結合介電常數與S參數的理論關系式，即可計算出待測材料的介電常數。常用的計算公式包括Nicolson-Ross-Weir公式、transmission line法等。

4. 影響介電常數測量的因素

在實際測量過程中，樣品制備、測試環境、測量系統等多方面因素都會對測量結果產生影響，需要加以控制，以提高測量精度:

- 樣品尺寸、表面粗糙度

- 測試夾具設計和制造工藝

- 溫度、濕度等環境因素

- 測量系統參數設置

5. 矢量網絡分析儀測量介電常數的應用案例

矢量網絡分析儀廣泛應用于各類電子材料和器件的介電特性測試，為相關領域的研發和應用提供有力支撐，例如:

- 微波陶瓷材料介電常數測量

- 新型復合絕緣材料介電特性表征

- 生物組織介電性能分析

- 5G毫米波介質材料參數測試

矢量網絡分析儀作為一種高性能的電磁測量儀器，在測量材料介電常數方面發揮著不可替代的作用。本文系統闡述了利用矢量網絡分析儀測量介電常數的原理和具體步驟，并探討了影響測量精度的關鍵因素，希望為相關從業者提供有價值的參考。
