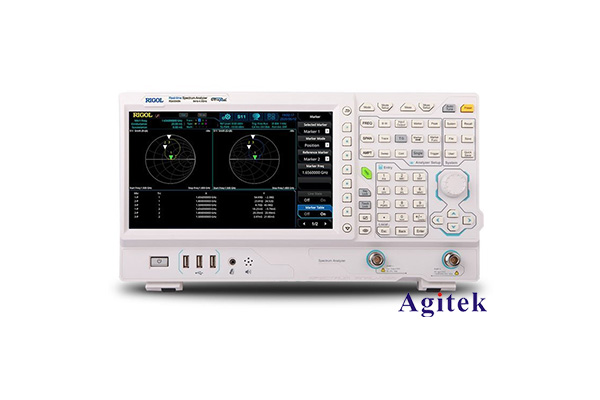

普源RSA3030N頻譜分析儀衰減補償設置指南

一、什么是衰減補償？

在進行頻譜分析時，被測信號可能會經過各種衰減元件，如連接線、耦合器等，這些衰減元件會造成信號幅度的損失。衰減補償功能就是用來抵消這些由外部元件引起的衰減，使頻譜分析儀能準確測量信號的真實幅度。

二、普源RSA3030N頻譜分析儀的衰減補償設置

1. 打開頻譜分析儀，進入主界面。

2. 在主菜單中選擇"測量設置" - "幅度設置"。

3. 在"幅度設置"菜單中，找到"衰減補償"選項，打開該功能。

4. 在"補償值"欄中設置衰減補償的數值。該數值應等于信號經過外部元件產生的衰減量，單位為dB。例如，信號經過20dB的衰減，則應設置補償值為20dB。

5. 設置完成后，頻譜分析儀會自動在顯示的波形中加上相應的補償，使信號幅度讀數準確反映真實信號幅度。

三、衰減補償的注意事項

1. 確定外部元件的衰減量。可以通過測量或查閱產品手冊獲知。

2. 補償值設置要準確。設置過大會導致測量結果偏高，設置過小會導致結果偏低。

3. 當外部元件發生變化時，需要相應調整補償值。比如更換連接線或探頭時。

4. 對于寬頻段信號，建議分段設置補償值。因為不同頻段的衰減可能不同。

5. 對于脈沖信號，由于頻譜較寬，建議測量每個頻段的補償值，并取平均值設置。

6. 如果無法準確測量外部元件的衰減，也可以通過標準信號源進行校準來確定補償值。

四、衰減補償的應用場景

1. 測量微弱信號：外部元件的衰減會導致信號進入頻譜分析儀時幅度較小，開啟補償可以放大信號幅度，提高測量靈敏度。

2. 測量高功率信號：高功率信號可能會損壞頻譜分析儀的輸入電路，使用合適的衰減器進行預衰減，并開啟補償功能可以恢復信號幅度。

3. 脈沖信號測量：脈沖信號的頻譜較寬，需要分段設置補償值。

4. 寬頻段信號測量：不同頻段的衰減可能不同，需要分段設置補償值。

綜上所述，頻譜分析儀的衰減補償功能可以有效抵消外部元件引起的信號幅度損失，確保測量結果的準確性。在實際應用中，需要根據具體情況合理設置補償值，并定期檢查校準。只有這樣，才能充分發揮頻譜分析儀的性能，獲得可靠的測量數據。
