矢量網絡分析儀在高頻信號測試中的應用

高頻信號測試是電子工程中的一個重要環節，需要專業的測量設備來進行準確可靠的測量。矢量網絡分析儀(VNA)是一種常用的高頻信號測試儀器，它可以對高頻電路和微波器件的性能進行全面、精確的測量和分析。下面我們就來探討一下矢量網絡分析儀在高頻信號測試中的應用。

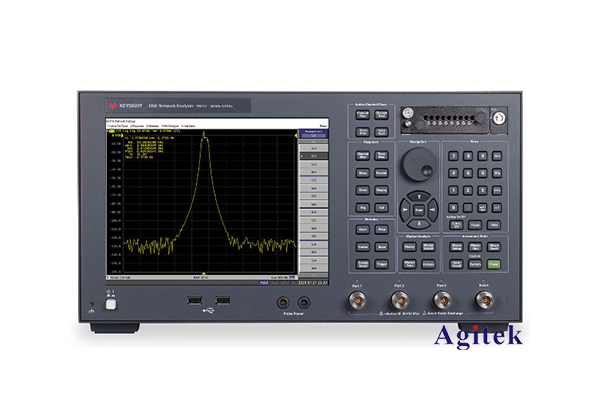

1. 矢量網絡分析儀的工作原理

矢量網絡分析儀是基于S參數測量原理工作的，它能夠測量待測設備端口之間的反射和傳輸特性。VNA通過向被測設備輸入一個已知的微波信號，然后測量被測設備的輸入/輸出信號的幅度和相位關系，從而得到設備的S參數。通過分析這些S參數就可以了解被測設備的性能指標，如增益、阻抗、隔離度等。

與傳統的標量網絡分析儀相比，VNA不僅能測量信號幅度，還能同時測量信號相位。這使得VNA能夠全面反映被測器件的傳輸和反射特性，提供更加豐富的測試數據。VNA通常工作在1MHz到110GHz的寬頻帶范圍內，適用于測試從低頻到毫米波頻段的各類高頻電路和器件。

2. VNA在高頻信號測試中的應用

(1) 射頻電路和微波器件測試

VNA可以對各種射頻電路和微波器件進行全面測試，如放大器、濾波器、耦合器、天線、電纜等。可以測量它們的S參數、插入損耗、返回損耗、隔離度、群延時等重要性能指標，為器件的設計和生產提供依據。

(2) 高速數字信號完整性分析

隨著高速數字電路的發展，信號完整性也成為一個重要的問題。VNA可以測量數字信號的反射系數、串擾、眼圖等參數，幫助工程師分析信號質量，優化電路設計，確保數字系統的可靠性。

(3) 材料參數測試

VNA還可以用于測量各種介質材料的電磁參數，如介電常數、損耗tan值等。這對于微波電路、天線、雷達等領域的設計與優化非常重要。

(4) 網絡特性分析

VNA可以測試各種無線通信網絡的傳輸特性，如手機基站、衛星通信鏈路等。通過測量鏈路的振幅和相位響應，可以分析網絡的性能，優化網絡的設計。

3. 矢量網絡分析儀的測量方法

VNA測量高頻信號的基本步驟包括：校準、連接被測設備、測量和分析。

(1) 校準：在測量之前需要對VNA進行精確的校準，消除測量通路中的各種誤差因素，確保測量結果的準確性。校準過程通常采用標準校準件，如開路、短路、匹配負載等。

(2) 連接被測設備：將被測設備正確地連接到VNA的測試端口上，確保信號路徑的連接暢通，無反射和泄漏。

(3) 測量：VNA自動發送測試信號，并接收被測設備的反射和傳輸信號，測量其幅度和相位參數。可以掃描整個頻帶，獲取被測設備在不同頻點的性能數據。

(4) 分析：VNA會將測量得到的S參數數據以各種圖形方式顯示出來，如Smith圖、Bode圖、眼圖等。工程師可以根據這些結果對被測設備的性能進行全面分析和診斷。

4. 測量高頻信號的優勢

(1) 高頻覆蓋范圍廣：可以測量從MHz到GHz甚至THz的超高頻信號，滿足各類高頻電路和器件的測試需求。

(2) 測量精度高：可以精確測量信號的幅度和相位參數，為器件的設計和優化提供可靠的測試數據。

(3) 測量項目全面：不僅能測量S參數，還可以測量阻抗、群延時、功率等多項性能指標，為用戶提供全面的測試解決方案。

(4) 測試靈活便捷：具有自動校準、數據分析等智能功能，大幅簡化了測試流程，提高了測試效率。

總之，憑借其出色的測量性能和廣泛的應用領域，矢量網絡分析儀在高頻信號測試中發揮著重要作用，是電子工程師不可或缺的測試利器。隨著高頻電子技術的不斷進步，VNA必將在更多領域展現其強大的測試能力。
