如何使用DSA710?頻譜分析儀對解調信號進行測量和分析？

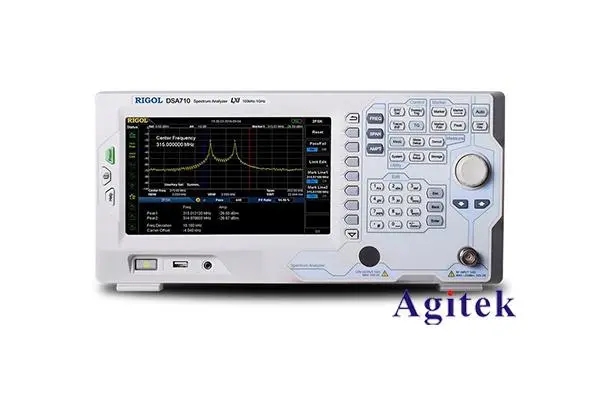

頻譜分析儀是無線通信領域常用的測量?jī)x器，能夠?qū)Ω鞣N信號的頻譜特性進行分析和測量。DSA710是Rigol公司推出的一款高性能頻譜分析儀，具有優異的測量性能和豐富的功能。本文將介紹如何使用DSA710對解調信號進行測量和分析。

1. 解調信號的特點

解調信號是從調制信號中提取出的原始信號，其特點包括:

- 頻率范圍較低，一般在幾十Hz到幾十kHz之間

- 幅度變化較慢，包絡形狀反映了原始信號的特性

- 相位信息也包含在解調信號中

2. 使用DSA710測量解調信號

 信號輸入

將待測信號通過BNC接口連接到DSA710的輸入端。根據信號的幅度大小，可適當調整輸入衰減，確保輸入信號不會過載。

 頻率設置

由于解調信號的頻率較低，需要將DSA710的頻率范圍設置在適當?shù)膮^(qū)域，例如0Hz到100kHz。同時可適當調整分辨率帶寬(RBW)，以獲得更好的頻譜分辨率。

 幅度校準

DSA710具有自動幅度校準功能，可以消除儀器本身的幅度誤差。在測量前，可以執行一次全自動校準，確保幅度測量的準確性。

 時域分析

除了頻譜分析，DSA710還可以進行時域分析。可以觀察解調信號的波形，分析其時域特性，如周期、幅度變化等。

 結果分析

通過頻譜分析和時域分析，可以全面了解解調信號的特性，包括頻率、幅度、相位等。結合實際應用場景，對測量結果進行深入分析，為后續的系統優化和故障診斷提供依據。

3. 應用案例

以某無線通信系統為例，介紹使用DSA710測量解調信號的具體步驟和分析方法。重點分析解調信號的頻譜特性、幅度變化規律，并結合系統工作原理對測量結果進行解釋。

DSA710頻譜分析儀憑借其出色的性能和豐富的功能，為解調信號的測量和分析提供了有力支持。通過合理設置測量參數，充分利用DSA710的各項功能，可以全面分析解調信號的特性，為無線通信系統的設計、調試和維護提供有價值的數據支持。
