E5063A矢量網絡分析儀怎么測試復阻抗？

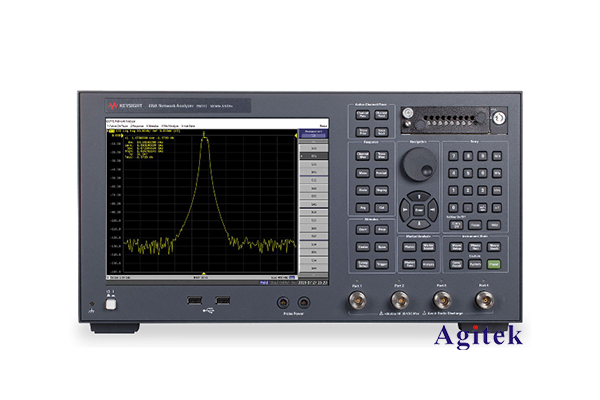

E5063A 矢量網絡分析儀是一款極為強大和靈活的測試儀表，廣泛應用于微波和射頻電路的測試與分析。作為一款專業級的矢量網絡分析儀，E5063A 具有出色的測量精度和靈敏度，可以輕松測試復雜的電路網絡的復阻抗特性。下面就讓我為您介紹如何使用 E5063A 測試復阻抗的具體步驟。

一、儀器準備

在開始測試之前，首先需要對 E5063A 矢量網絡分析儀進行正確的連接和設置。首先，將被測電路的輸入端和輸出端分別連接到 E5063A 的 port1 和 port2 上。確保連接線纜的狀態良好，避免出現短路或開路的情況。

然后，打開 E5063A 的電源，并根據測試需求選擇合適的頻率范圍、功率水平等參數。一般來說，選擇的頻率范圍應當涵蓋被測電路的工作頻段，功率水平則應根據電路的承受能力進行適當?shù)脑O(shè)置。

接下來，需要對 E5063A 進行校準。校準的目的是消除測量過程中可能產生的系統誤差，從而保證測量結果的準確性。E5063A 提供了多種校準方法，用戶可以根據測試需求選擇適當?shù)姆椒ㄟM(jìn)行校準。常用的校準方法有開路、短路和負載校準等。

二、復阻抗測試步驟

1. 選擇合適的測量參數

在 E5063A 的用戶界面上，選擇"測量"功能，然后選擇"復阻抗(Z)"作為測量參數。這樣 E5063A 就可以直接顯示被測電路的復阻抗特性了。

2. 設置測量頻率

根據被測電路的工作頻段，在 E5063A 上設置合適的測量頻率范圍。一般來說，選擇頻率范圍應該覆蓋電路的工作頻段，并適當增加一些余量。

3. 進行測量

將被測電路連接到 E5063A 的 port1 和 port2 上，然后點擊"啟動"按鈕開始測量。E5063A 會自動掃描設置的頻率范圍，并在屏幕上實時顯示被測電路的復阻抗特性曲線。

4. 分析測量結果

測量完成后，用戶可以在 E5063A 的用戶界面上觀察和分析測量結果。E5063A 可以同時顯示電路的阻抗(|Z|)、電阻(R)、電抗(X)以及相位角(θ)等參數。用戶可以根據實際需求選擇合適的參數進行分析。

5. 保存測量數據

如果需要保存測量數據，用戶可以點擊"保存"按鈕，將測量結果導出為常用的數據格式，如 CSV 或 Touchstone 文件。這樣可以方便后續對測量數據進行進一步的分析和處理。

三、測試應用舉例

下面讓我們通過一個具體的例子來演示如何使用 E5063A 測試復阻抗。假設我們需要測試一個射頻放大器電路的輸入阻抗特性。

首先，我們將放大器電路的輸入端連接到 E5063A 的 port1，輸出端連接到 port2。然后，在 E5063A 的用戶界面上選擇"復阻抗(Z)"作為測量參數，設置測量頻率范圍為 100 MHz 到 2 GHz。

接下來，我們對 E5063A 進行校準，消除測量過程中可能產生的系統誤差。經過校準后，我們點擊"啟動"按鈕開始測量。E5063A 會自動掃描設置的頻率范圍，并實時顯示放大器電路的輸入阻抗特性曲線。

從測量結果中，我們可以清楚地看到放大器電路在不同頻率下的輸入阻抗值。比如在 500 MHz 附近，輸入阻抗大約為 50 歐姆，這正是放大器的工作頻段。我們還可以觀察到在其他頻段，輸入阻抗會發生較大變化，這可能會影響放大器的工作穩定性。

通過這個例子，我們可以看到 E5063A 矢量網絡分析儀在測試復阻抗方面的強大功能。它不僅可以準確測量電路的輸入/輸出阻抗特性，還能幫助我們深入了解電路的工作狀態，為電路的優化和設計提供重要的參考數據。

綜上所述，E5063A 矢量網絡分析儀是一款功能強大、操作簡便的測試儀表，在微波和射頻電路的復阻抗測試方面具有廣泛的應用前景。相信通過本文的介紹，您已經對如何使用 E5063A 測試復阻抗有了全面的了解。如果您還有任何疑問，歡迎隨時與我們聯系。
