E5063A矢量網絡分析儀如何測量線損？

在電子和通信領域，電纜和線路中的信號損耗是一個重要的性能指標。過大的線損會導致傳輸信號質量下降，影響系統性能。因此測量和分析線損特性對于系統設計和維護非常關鍵。作為常見的測量儀器，矢量網絡分析儀(VNA)可以很好地用于測量線路的線損特性。本文將以安捷倫E5063A矢量網絡分析儀為例，介紹如何使用這款儀器測量線損。

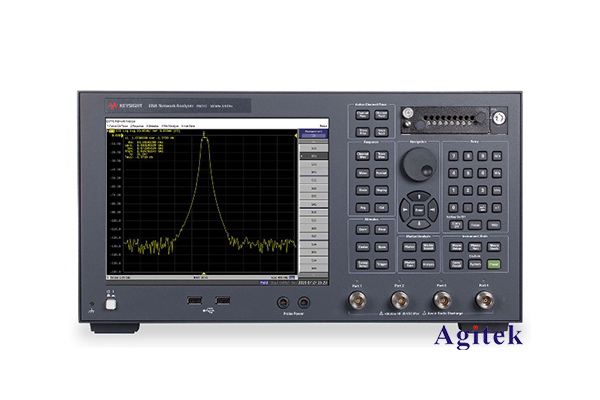

E5063A是一款性價比較高的中低頻段矢量網絡分析儀，頻率范圍為100kHz到3GHz，可滿足大部分日常測試需求。它集成了豐富的測量功能，能夠全面地分析線路的幅頻特性、相位特性、阻抗特性等參數。下面我們就來看看如何使用E5063A測量線損。

一、校準測量系統

在進行線損測量之前，需要先對測量系統進行校準，確保測量結果的準確性。E5063A提供了多種校準方式，包括開路/短路/負載(OSL)校準、通路校準、反射校準等。通常情況下，我們采用OSL校準方式，具體步驟如下:

1. 連接好測量電纜和待測線路，將測量端口置于開路、短路和50Ω負載三種狀態下進行校準。

2. 在VNA上選擇校準向導，根據提示完成各個校準步驟。整個校準過程需要耐心操作，確保每個狀態下測量數據的準確性。

3. 校準完成后，VNA會自動補償測量系統的系統誤差，為后續的線損測量奠定基礎。

二、測量線損

完成校準后，就可以進行線損測量了。E5063A提供了多種測量模式，用戶可以根據需求選擇合適的測量參數。

1. 幅頻響應測量

這是最基本的線損測量方式。在VNA上選擇S21參數測量，即可得到待測線路的幅頻響應曲線。曲線中的幅值下降趨勢就反映了線路的線損特性。用戶可以觀察曲線，找出特定頻段內的線損大小。

2. 帶寬測量

除了觀察整體幅頻響應，有時我們還需要測量線路在特定帶寬內的線損。E5063A提供了標記功能，可以設置頻率范圍，測量該頻段內的平均線損值。這對于分析線路在工作帶寬內的性能很有幫助。

3. 時域反射測量

除了頻域分析，E5063A還支持時域反射測量。這種方式能夠定位線路中存在的失配點，為線路故障診斷提供依據。在時域測量模式下，VNA會發送脈沖信號并觀察回波信號，從而得到線路的時域特性。

綜上所述，通過合理設置測量參數，E5063A矢量網絡分析儀可以全面地測量和分析線路的線損特性。無論是整體幅頻響應、特定帶寬內的線損，還是線路故障點的定位，該儀器都能勝任。對于從事通信系統設計與維護的工程師來說，掌握使用VNA測量線損的方法是非常必要的技能。
