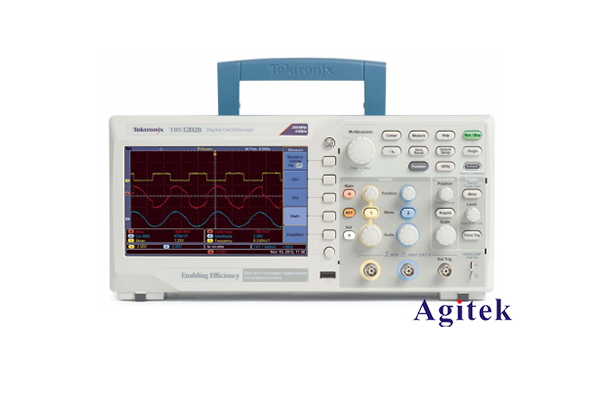

泰克示波器高頻抑制怎么調？

1. 高頻抑制的重要性

在使用示波器進行高頻信號測量時，高頻抑制功能顯得尤為重要。高頻抑制可以有效濾除高頻噪聲，提高測量信號的信噪比，從而獲得更加準確的測量結果。

2. 高頻抑制的原理

示波器的高頻抑制功能是通過在輸入信號通路中加入RC濾波電路來實現的。該濾波電路可以有效衰減高頻成分，從而降低高頻噪聲對測量結果的影響。濾波電路的截止頻率可以通過調整RC時間常數來控制。

3. 高頻抑制的調整方法

(1) 打開示波器的高頻抑制功能。通常可以在示波器的"垂直"菜單或"通道"菜單中找到高頻抑制的設置選項。

(2) 根據測量信號的頻率特性，選擇合適的高頻抑制頻率。一般來說，高頻抑制頻率應設置在待測信號頻率的3-5倍左右。

(3) 調整高頻抑制電路的時間常數。示波器通常會提供可調節的時間常數選項，用戶可以根據實際情況進行調整。時間常數越大，高頻抑制效果越好，但同時也會導致信號上升/下降時間變慢，從而影響測量精度。因此需要在抑制噪聲和保持測量精度之間進行權衡。

(4) 觀察測量結果，適當調整高頻抑制參數，直至獲得理想的測量效果。

4. 高頻抑制的應用場景

高頻抑制功能在以下場景中特別有用:

(1) 測量高頻開關電源、脈沖信號等含有大量高頻成分的信號。

(2) 測量微弱信號時，需要抑制高頻噪聲對測量結果的影響。

(3) 測量高速數字信號時，需要抑制高頻噪聲對信號完整性的影響。

(4) 測量模擬電路中的低頻信號時，需要抑制高頻噪聲對測量結果的影響。

5. 高頻抑制的注意事項

(1) 過度使用高頻抑制可能會導致信號失真，因此需要權衡抑制效果和信號完整性。

(2) 高頻抑制參數的設置應根據實際測量信號的頻率特性進行調整，不能一刀切。

(3) 高頻抑制功能并非萬能，對于嚴重失真或噪聲嚴重的信號，可能需要采取其他措施，如使用低通濾波器等。

綜上所述，合理使用示波器的高頻抑制功能，可以有效提高測量精度，是示波器使用中的一項重要技能。用戶需要根據實際測量需求，靈活調整高頻抑制參數，以獲得最佳的測量效果。
