安泰測試分享矢量網絡分析儀校準規范

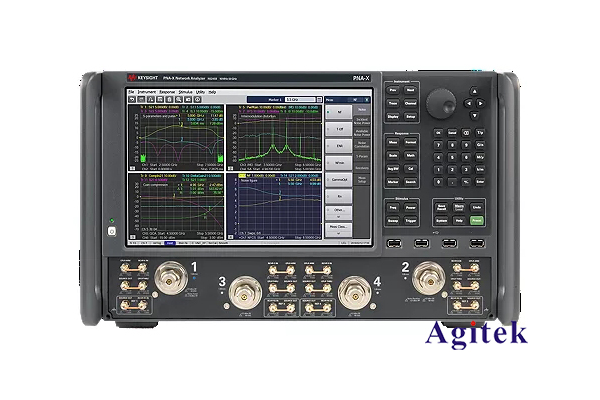

矢量網絡分析儀是電子測量領域中常用的一種儀器，廣泛應用于通信、雷達、航空航天等領域。矢量網絡分析儀能夠測量被測器件的復矢量特性，如反射系數、傳輸系數等，為器件的設計和調試提供重要的參數信息。為確保矢量網絡分析儀測量的準確性和可靠性，需要定期對其進行校準。本文將詳細介紹矢量網絡分析儀校準的主要步驟和注意事項，以供從事相關工作的工程師參考。

一、矢量網絡分析儀校準的重要性

矢量網絡分析儀作為一種高精度的測量儀器，其測量結果的準確性直接影響到被測器件的性能指標。由于矢量網絡分析儀自身的硬件特性以及外界環境因素的影響，矢量網絡分析儀的測量結果會產生一定的誤差。要確保矢量網絡分析儀輸出的數據可靠，需要定期進行校準。校準過程可以消除矢量網絡分析儀自身的系統誤差，提高測量的準確性和重復性。

矢量網絡分析儀校準的主要目的包括:

1. 補償矢量網絡分析儀自身的系統誤差，如端口匹配誤差、信號源漂移等。

2. 確保矢量網絡分析儀在規定的測量范圍內滿足技術指標要求，如動態范圍、靈敏度等。

3. 消除外部因素引起的測量誤差，如測試線纜的失真、連接器的不確定性等。

4. 實現矢量網絡分析儀測量結果的標準化和可溯源性。

因此，定期校準矢量網絡分析儀是保證測量結果準確可靠的關鍵步驟，也是確保矢量網絡分析儀長期穩定運行的必要措施。

二、矢量網絡分析儀校準的基本步驟

矢量網絡分析儀校準通常包括以下幾個步驟:

1. 校準前準備

   - 檢查矢量網絡分析儀硬件狀態，確保各部件正常工作

   - 預熱矢量網絡分析儀，使其達到穩定工作狀態

   - 選擇合適的校準標準器件

2. 一鍵式校準

   - 連接校準標準器件至矢量網絡分析儀各端口

   - 選擇合適的校準方法，如全二端口校準、部分二端口校準等

   - 啟動矢量網絡分析儀的自動校準功能，完成校準過程

3. 校準結果驗證

   - 使用獨立的測試標準器件測量，檢查校準結果

   - 確認校準后矢量網絡分析儀的測量精度滿足要求

4. 校準結果保存

   - 將校準數據保存至矢量網絡分析儀內存，以備后續使用

   - 記錄校準時間、環境條件等關鍵信息

值得注意的是，不同型號的矢量網絡分析儀可能有所差異，具體的校準步驟應參考產品使用說明。同時，用戶還需根據實際情況選擇合適的校準標準，以確保校準結果的可靠性。

三、矢量網絡分析儀校準的注意事項

在實際操作中，還需要注意以下幾個方面:

1. 校準環境條件

   - 溫度、濕度等環境參數應符合矢量網絡分析儀的規定要求

   - 測試環境應盡可能靜置，避免振動、電磁干擾等

2. 校準標準器件

   - 校準標準應具有可溯源的校準證書

   - 校準標準的特性應與被測器件相匹配

   - 校準標準應保持良好的穩定性和重復性

3. 校準方法選擇

   - 根據被測器件的結構和特性，選擇合適的校準方法

   - 對于高頻段或寬頻帶測量，需要采用更復雜的校準方法

4. 校準結果驗證

   - 使用獨立的測試標準器件進行測試

   - 校準結果應符合矢量網絡分析儀的技術指標要求

5. 校準數據管理

   - 建立校準數據的存儲和調用機制

   - 定期對校準數據進行備份和版本管理

綜上所述，矢量網絡分析儀校準是確保測量結果準確可靠的關鍵步驟，需要嚴格的操作規程和周密的計劃。只有將校準工作做到位，才能最大程度地提高矢量網絡分析儀的測量精度，為后續的器件設計和調試提供可靠的依據。
