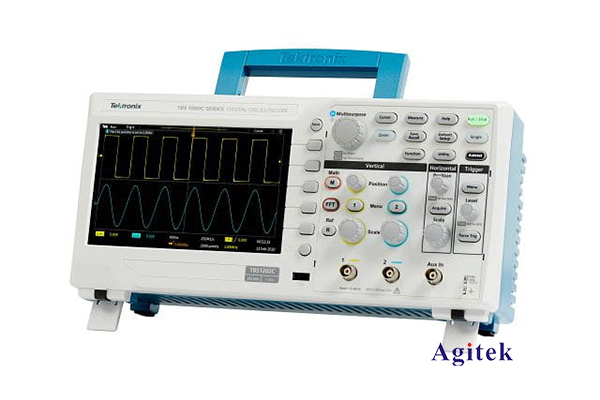

泰克TDS2004C基礎示波器測電流怎么設置？

一、示波器測電流的基本原理

示波器是常見的電子測量儀器之一，它可以測量和顯示電壓、電流等電信號的波形和幅值。在測量電流時，通常需要使用電流探頭或電流傳感器來將電流信號轉換為電壓信號，然后通過示波器進行測量和觀察。

測量電流的方法有兩種:

1. 直接測量法:將電流探頭串聯在待測電路中，通過探頭感應電流信號。這種方法需要將被測電路斷開，并將探頭接入到電路中，對被測電路有一定的影響。

2. 間接測量法:將電流探頭夾在導線或電路板的導線上，通過磁場感應的方式測量電流。這種方法不需要斷開被測電路，對被測電路的影響較小。

TDS2004C示波器支持使用電流探頭進行直接測量電流，本文將重點介紹如何在TDS2004C示波器上設置電流測量。

二、TDS2004C示波器測電流的設置步驟

1. 連接電流探頭

將電流探頭連接到示波器的通道輸入端。根據待測電路的電流大小，選擇合適的電流探頭。例如可以使用TCP0030 30A AC/DC電流探頭。

2. 設置通道輸入類型

首先需要將通道輸入類型設置為電流測量。在示波器菜單中選擇"Vertical"(垂直) -> "C1" -> "Coupling"(耦合)，然后選擇"Current"(電流)。

3. 設置電流探頭的靈敏度

不同的電流探頭有不同的靈敏度，需要在示波器上設置探頭的靈敏度，以確保測量結果準確。在示波器菜單中選擇"Vertical" -> "C1" -> "Probe"(探頭)，然后選擇合適的探頭靈敏度。以TCP0030 30A電流探頭為例，其靈敏度為1V/A，因此需要設置為1V/A。

4. 設置垂直刻度

根據待測電路的電流大小，調整示波器的垂直刻度，使波形在屏幕上能夠正常顯示。一般情況下，將垂直刻度設置為探頭靈敏度乘以待測電流的最大值即可。例如，如果待測電流最大值為20A，則可以將垂直刻度設置為20V/div。

5. 設置水平時基

根據待測信號的周期或頻率，調整示波器的水平時基，使整個波形能夠完整顯示在屏幕上。通常情況下，將水平時基設置為待測信號周期的5-10倍即可。

6. 優化顯示效果

可以根據實際情況，調整觸發電平、耦合方式等參數，以獲得更好的波形顯示效果。還可以使用示波器的數學運算功能，計算電流的有效值、平均值等參數。

7. 保存測量結果

示波器支持將測量結果保存為圖片或波形數據文件，以便后續分析和查看。在示波器菜單中選擇"Save/Recall"(保存/調用)，即可保存當前的測量波形和設置。

三、測量注意事項

1. 選擇合適的電流探頭

不同的電流探頭有不同的量程和精度，需要根據待測電路的電流大小選擇合適的探頭，以確保測量準確。

2. 正確連接電流探頭

將電流探頭正確連接到待測電路和示波器輸入端，避免接觸不良或短路等問題。

3. 注意被測電路的安全

在測量電流時，要注意被測電路的安全，避免觸電或短路等危險。可以采取隔離或斷電等安全措施。

4. 關注測量環境

測量時要注意環境條件，如溫度、濕度、干擾等，這些因素都可能影響測量精度。

5. 記錄測量過程和結果

在測量過程中，應記錄下相關的參數設置、測量條件等信息，以便后續分析和比較。

通過以上步驟，就可以在TDS2004C示波器上正確設置電流測量，獲得準確的測量結果。需要注意的是，實際操作中還要根據具體情況進行靈活調整，以確保測量的準確性和可靠性。
