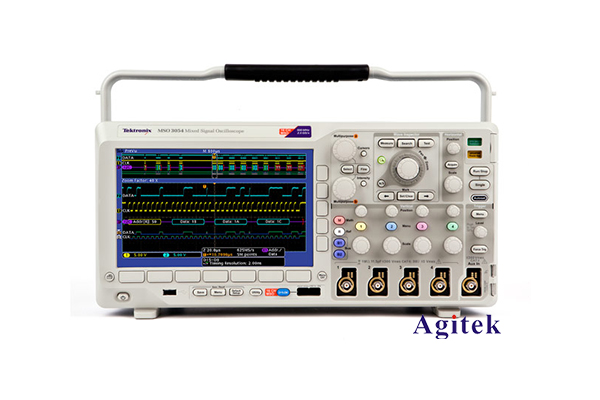

泰克示波器脈沖調制測試

在高速數字電路和通信系統中，脈沖調制是一種廣泛采用的信號調制技術。測試和分析脈沖調制信號的特性對于確保系統的正常運行和性能優化至關重要。本文將探討如何利用泰克示波器針對脈沖調制信號進行測試和分析。

一、脈沖調制基本原理

脈沖調制是將信息信號調制到脈沖序列上的一種調制方式，主要包括脈沖振幅調制(PAM)、脈沖寬度調制(PWM)和脈沖位置調制(PPM)等。在脈沖調制中，信息信號通過改變脈沖的幅度、寬度或位置來實現調制，從而在頻譜上形成調制波形。脈沖調制的優點包括抗干擾能力強、信號傳輸功耗低、易于數字化處理等。

二、脈沖調制信號的特性分析

脈沖調制信號的關鍵參數包括脈沖幅度、脈沖寬度、脈沖重復率、脈沖邊沿時間等。通過對這些參數的測量和分析，可以全面了解脈沖調制信號的特性。

1. 脈沖幅度測量

脈沖幅度反映了信號的幅值大小，是衡量信號強度的重要指標。泰克示波器可以直接測量脈沖幅度，并通過光標或自動測量功能獲取精確的幅值數據。

2. 脈沖寬度測量

脈沖寬度決定了脈沖持續的時間長度，是分析PWM信號的關鍵參數。示波器可以通過光標或自動測量功能測量脈沖寬度，同時還可以分析脈沖寬度的變化情況。

3. 脈沖重復率測量

脈沖重復率反映了脈沖序列的頻率特性，對于分析PPM信號非常重要。示波器可以利用光標或自動測量功能測量脈沖重復周期，從而計算出脈沖重復率。

4. 脈沖邊沿時間測量

脈沖邊沿時間決定了脈沖的上升和下降速度，影響系統的帶寬和數據傳輸速率。示波器可以通過光標或自動測量功能測量脈沖的上升時間和下降時間，并分析其變化情況。

三、泰克示波器的脈沖調制測試功能

泰克示波器提供了多種功能和測量工具，可以幫助用戶全面分析脈沖調制信號的特性。

1. 波形捕獲和分析

示波器可以捕獲脈沖調制信號的波形，并通過光標、縮放等功能進行波形分析。用戶可以直觀地觀察脈沖的幅度、寬度、邊沿時間等參數變化。

2. 自動測量

示波器具有豐富的自動測量功能，可以一鍵測量脈沖幅度、寬度、重復率、上升時間、下降時間等關鍵參數，大大提高了測量效率。

3. 波形數學分析

示波器支持波形數學運算，用戶可以利用數學函數對捕獲的脈沖調制波形進行進一步分析，如計算脈沖寬度變化、抖動等。

4. 觸發功能

示波器提供多種觸發模式，如邊沿觸發、脈寬觸發等，可以幫助用戶穩定地捕獲感興趣的脈沖事件，為后續分析奠定基礎。

5. 測試報告生成

示波器可以生成測試報告，包括波形截圖、測量結果等，方便用戶記錄和分享測試數據。

綜上所述，泰克示波器憑借其強大的波形捕獲、分析和自動測量功能，為脈沖調制信號的測試提供了豐富的工具支持。通過對脈沖幅度、寬度、重復率、邊沿時間等參數的測量和分析，用戶可以全面了解脈沖調制信號的特性，為系統的設計、調試和優化提供有價值的數據支持。
