普源示波器如何設置捕捉單次脈沖信號？

在電子系統設計和故障診斷中，能夠捕捉到瞬時或單次脈沖信號是非常重要的。普源示波器作為常見的電子測量儀器，其單次捕獲功能可以幫助我們高效地分析此類信號。本文將詳細介紹如何在普源示波器上設置，以捕獲和分析單次脈沖信號。

一、 什么是單次脈沖信號?

單次脈沖信號是一種只出現一次的暫態信號，其持續時間一般很短。這類信號常見于各種電子電路的觸發、開關、放電等過程中。相比于周期性的連續信號，單次脈沖信號更難捕捉和觀測。如果使用傳統的連續采樣模式，很有可能錯過這些瞬時信號。因此，單次捕獲功能就顯得尤為重要。

二、 普源示波器的單次捕獲功能

普源示波器具有專門的單次捕獲功能，能夠在檢測到觸發條件時自動保持住波形畫面，不會因為信號的瞬時消失而丟失。用戶可以根據實際需求，靈活設置觸發條件，如電平、邊沿、脈寬、視頻同步等，以捕獲特定的單次脈沖信號。

三、 設置單次捕獲

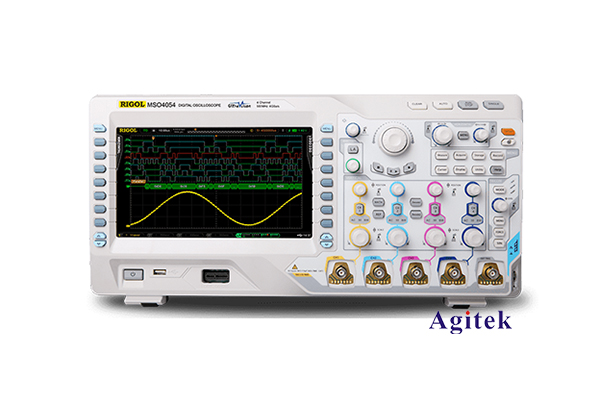

下面以某型號的普源示波器為例，詳細介紹設置單次捕獲的步驟:

1. 連接待測信號

將待測信號線連接到示波器的輸入通道。可以是模擬信號輸入，也可以是數字信號輸入。

2. 選擇觸發模式

按下示波器前面板上的"觸發"按鈕，進入觸發設置菜單。選擇"單次"觸發模式。

3. 設置觸發條件

在觸發設置菜單中，根據實際信號的特點，配置觸發電平、邊沿、脈寬等參數。例如，設置觸發電平為2V，邊沿為上升沿。

4. 調整波形顯示

適當調整示波器的時基和垂直檔位，使波形在屏幕上有合適的顯示大小和位置。

5. 開啟單次捕獲

按下示波器前面板上的"單次"按鈕，示波器進入單次捕獲模式待命。

6. 觸發捕獲

當輸入信號滿足預設的觸發條件時，示波器會自動捕獲并保持住波形畫面，并且不會再次觸發。

7. 分析波形

此時可以仔細觀察捕獲到的單次脈沖信號的波形細節，并進行相關的參數測量和分析。

通過上述步驟，我們就成功地在普源示波器上設置并捕獲到了單次脈沖信號。需要注意的是，在實際應用中，根據不同信號的特點，可能需要調整觸發電平、耦合方式、噪聲抑制等參數，以獲得最佳的捕獲效果。

四、 單次捕獲的應用案例

單次脈沖信號的應用場景很廣泛，例如:

1. 電源系統中的浪涌、過流、過壓等瞬態事件的捕捉和分析。

2. 數字電路中的觸發、開關、振蕩等過程的觀測。

3. 機電系統中的開關、繼電器、驅動器動作的檢測。

4. 雷達、超聲波等脈沖信號的波形分析。

5. 生物醫療領域的生理信號采集和診斷。

通過單次捕獲功能，我們可以及時發現這些瞬態信號，并進行深入分析，有助于電路設計優化、故障診斷定位等工作。

本文詳細介紹了如何在普源示波器上設置單次捕獲功能，以有效捕獲和分析單次脈沖信號。單次捕獲是示波器一項非常實用的功能，能夠幫助工程師高效地解決各種電子系統設計和故障診斷中的問題。掌握好這一技能，無疑能提高我們的工作效率和分析能力。
