羅德與施瓦茨矢量網絡分析儀輸出單音信號的原理和應用

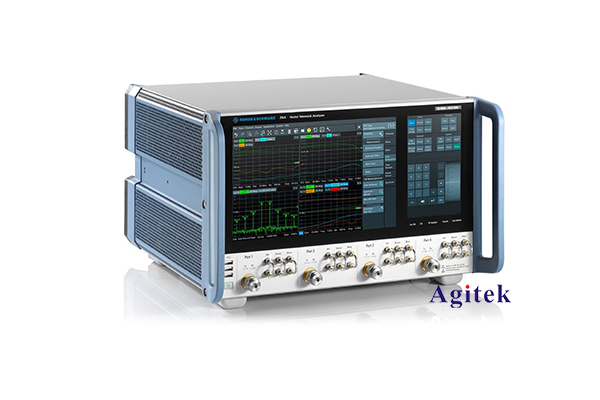

一、羅德與施瓦茨矢量網絡分析儀的工作原理

羅德與施瓦茨矢量網絡分析儀是一種廣泛用于射頻和微波領域的測量儀器，它能夠準確測量電路或器件的S參數(散射參數)，從而分析電路或器件的特性。羅德與施瓦茨矢量網絡分析儀工作時會向被測設備發送一個已知的電磁信號，然后測量被測設備輸出的信號與輸入信號之間的幅度和相位關系，從而獲得S參數。

羅德與施瓦茨矢量網絡分析儀的典型結構包括:信號源、功分器、測試端口、檢波器和處理單元。信號源提供待測信號，功分器將信號分成兩路，一路經過被測設備后被檢測器檢測，另一路作為參考信號被檢測器檢測。處理單元根據兩路信號的幅度和相位關系計算出S參數。

二、羅德與施瓦茨矢量網絡分析儀輸出單音信號的方法

羅德與施瓦茨矢量網絡分析儀常用于測量器件的頻率響應特性，因此需要在頻譜范圍內掃描測量。掃描測量時，羅德與施瓦茨矢量網絡分析儀可以輸出單音信號或多音信號。單音信號指羅德與施瓦茨矢量網絡分析儀在某一單一頻點上輸出一個正弦波信號，多音信號指羅德與施瓦茨矢量網絡分析儀在多個頻點同時輸出多個正弦波信號。

羅德與施瓦茨矢量網絡分析儀輸出單音信號的主要步驟如下:

1. 設置掃描頻段

在羅德與施瓦茨矢量網絡分析儀上設置要掃描的頻段，如果只需要測量某一單一頻點，則直接設置該頻點即可。

2. 設置輸出功率

根據被測設備的輸入功率要求，在羅德與施瓦茨矢量網絡分析儀上設置合適的輸出功率。通常羅德與施瓦茨矢量網絡分析儀可以輸出從-50dBm到+10dBm的信號。

3. 設置測量參數

選擇需要測量的S參數，如S11、S21等。同時設置測量帶寬、點數等參數。

4. 建立測量通路

將被測設備連接到羅德與施瓦茨矢量網絡分析儀的測試端口上，確保測量通路暢通無阻。

5. 執行測量

在羅德與施瓦茨矢量網絡分析儀上啟動測量，羅德與施瓦茨矢量網絡分析儀會輸出單音信號，檢測被測設備的響應，并計算出所需的S參數。

三、單音信號測量的應用

羅德與施瓦茨矢量網絡分析儀輸出單音信號測量的主要應用包括:

1. 測量反射特性

通過測量S11參數，可以分析被測設備的阻抗匹配特性、駐波比等。這在天線、濾波器設計中很常用。

2. 測量傳輸特性

通過測量S21參數，可以分析被測設備的增益、插損等特性。這在放大器、衰減器等器件的性能測試中很重要。

3. 測量相位特性

羅德與施瓦茨矢量網絡分析儀不僅能測量幅度特性，還能測量相位特性。這在延時線、相位shifter等器件的測試中很有用。

4. 測量非線性特性

在單音信號激勵下，可以測量被測設備的1dB壓縮點、三階截獲點等非線性參數，用于分析放大器、混頻器等器件的非線性特性。

綜上所述，羅德與施瓦茨矢量網絡分析儀輸出單音信號是一種常用的測量方法，能夠幫助工程師全面分析電路或器件的特性，在射頻微波領域有廣泛的應用前景。
