泰克示波器測量復位信號波形

示波器作為電子工程師必備的測量工具之一，在各種電路分析和調試中扮演著重要的角色。其中，測量復位信號波形是非常常見的一種應用場景。復位信號在數字電路中起著關鍵作用，用于將電路狀態恢復到初始狀態，確保電路正常工作。因此，正確測量復位信號波形對于分析電路行為、定位故障問題至關重要。下面我們就來詳細探討一下，如何使用泰克示波器測量復位信號波形。

一、復位信號的特點

復位信號通常是一個短暫的高電平或低電平脈沖，用于觸發電路狀態的轉換。它的特點包括：

1. 幅度：復位信號的幅度通常與電路的工作電壓相匹配，如5V、3.3V等。

2. 脈沖寬度：復位信號的脈沖寬度一般較短，從幾十納秒到幾微秒不等，具體取決于電路的復位要求。

3. 邊沿特性：復位信號的上升沿和下降沿通常較陡峭，反應了電路對復位信號的響應速度。

4. 觸發時機：復位信號的出現時機通常與電路的工作時序有關，如上電時、某個事件發生時等。

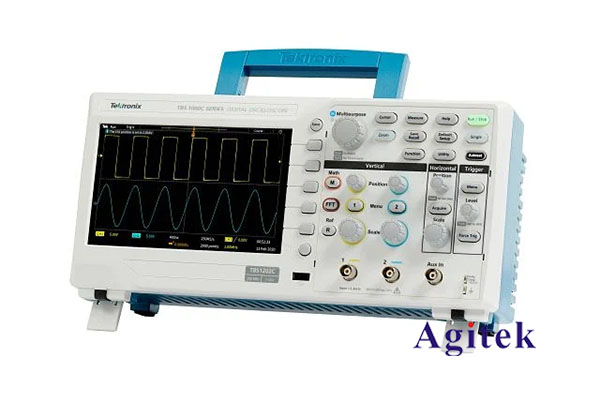

二、使用示波器測量復位信號波形

1. 選擇合適的示波器通道

根據復位信號的連接點，選擇示波器的合適輸入通道進行測量。通常情況下，我們會將探頭直接連接到復位信號的輸出端。如果信號源電路和示波器之間有一定距離，可以使用更長的探頭延長線。

2. 調整示波器的垂直和水平設置

垂直設置：根據復位信號的幅度，選擇合適的電壓檔位，以充分利用示波器的垂直分辨率。同時可適當調整垂直位置，使復位信號波形居中顯示。

水平設置：根據復位信號的脈沖寬度，選擇合適的時基檔位，以確保波形能完整地捕獲到。可適當調整水平位置，以便觀察復位信號相對于其他信號的時序關系。

3. 觸發設置

復位信號通常為瞬時脈沖，需要使用示波器的邊沿觸發功能來穩定捕獲波形。可以根據復位信號的極性選擇上升沿或下降沿觸發，并適當調整觸發電平，使其位于復位信號的中間電平附近。

4. 觀察波形特征

觀察捕獲到的復位信號波形，可以分析其幅度、脈沖寬度、邊沿特性等參數，并與預期情況進行比較，判斷電路的復位動作是否正常。如果發現異常，可以進一步結合其他信號的波形，定位可能的故障原因。

5. 保存測量結果

為方便后續分析和比較，可以將捕獲的復位信號波形保存下來，示波器一般都提供了相應的保存功能。保存為圖像文件或波形文件，都可以方便地進行后續處理和分享。

三、測量復位信號波形的典型應用場景

1. 上電復位檢查

在電路上電時，檢查復位信號的波形，確保電路能正確地進入初始狀態。這對于微控制器、FPGA等數字電路非常重要。

2. 故障定位

當電路出現異常工作時，測量復位信號波形有助于定位問題所在。比如復位信號的幅度、脈沖寬度異常，可能是由于供電問題或復位電路本身出現故障。

3. 電路時序分析

復位信號作為電路工作的起點，其與其他關鍵信號的時序關系，反映了整個電路的工作時序。測量復位信號波形有助于分析電路的工作原理和時序特性。

4. 硬件設計優化

通過觀察復位信號波形的特性，可以優化復位電路的設計，確保復位動作可靠穩定，從而提高電路的整體性能。

總之，使用泰克示波器測量復位信號波形是電子工程師日常工作中非常常見和重要的一項技能。通過合理地設置示波器的各項參數，仔細觀察波形特征，結合實際電路的工作情況，可以有效地診斷和解決復位相關的問題，提高電路設計和調試的效率。
