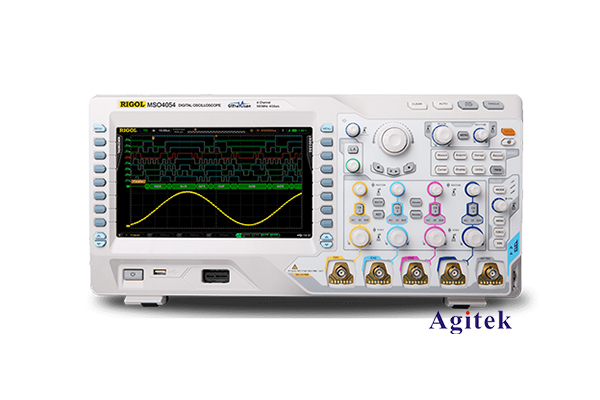

普源示波器觸發電平是什么？

示波器作為一種常見的電子測量儀器，其重要功能之一就是通過觸發電平來捕獲感興趣的信號。觸發電平是示波器中一個非常關鍵的設置參數，它決定了示波器會在何時開始捕獲信號并將其顯示在屏幕上。了解觸發電平的作用及其設置方法對于有效使用示波器進行電路分析和信號測量至關重要。

觸發電平的作用

觸發電平是示波器用來確定何時開始捕獲和顯示信號的參考電壓值。當輸入信號的電壓達到或超過設定的觸發電平時，示波器就會開始捕獲信號并將其顯示在屏幕上。觸發電平的設置直接影響到示波器能否捕獲到感興趣的信號波形。

舉個例子，如果我們想觀察一個正弦波信號，通常會將觸發電平設置在信號的中間電平附近。當信號的電壓上升穿過觸發電平時，示波器就會開始捕獲信號并將其顯示在屏幕上。這樣就可以穩定地觀察到整個正弦波的波形。

相反，如果觸發電平設置得太高或太低，示波器可能無法捕獲到感興趣的信號波形。比如，如果將觸發電平設置在正弦波的峰值附近，示波器可能只會捕獲波形的上半部分，而下半部分就會丟失。

因此，合理設置觸發電平是示波器使用的關鍵。不同類型的信號可能需要采用不同的觸發電平設置方法，才能獲得理想的波形顯示效果。

觸發電平的設置方法

大多數示波器都提供了多種觸發模式，用戶可以根據實際情況選擇合適的觸發模式和設置觸發電平。常見的觸發模式包括邊沿觸發、脈沖觸發、視頻觸發等。

邊沿觸發是最基本也是應用最廣泛的觸發模式。在這種模式下，示波器會在輸入信號的上升沿或下降沿處觸發捕獲信號。用戶可以通過調整觸發電平的值來選擇捕獲信號的某個特定電壓點。

脈沖觸發是用來捕獲脈沖信號的一種模式。在這種模式下，示波器會在檢測到滿足特定寬度和極性條件的脈沖信號時觸發捕獲。用戶可以通過設置脈沖寬度和極性等參數來篩選感興趣的脈沖信號。

視頻觸發則是專門用于捕獲視頻信號的一種模式。在這種模式下，示波器會在檢測到視頻信號的同步脈沖時觸發捕獲，從而可以穩定地顯示出視頻信號的波形。

除了這些常見的觸發模式外，一些高端示波器還提供了更加智能和靈活的觸發功能，比如Logic觸發、Serial觸發等，用戶可以根據實際測量需求進行選擇和設置。

無論采用何種觸發模式，合理設置觸發電平都是關鍵。一般來說，用戶可以通過觀察輸入信號的波形特征，并結合實際測量需求來確定合適的觸發電平。比如，對于正弦波而言，可以將觸發電平設置在波形的中間電平附近;對于脈沖信號，則可以設置在脈沖的上升沿或下降沿處。

此外，很多示波器還提供了自動觸發功能，能夠根據輸入信號的特點自動設置觸發電平。用戶可以先使用自動觸發模式來獲取初步的波形信息，然后再根據需要手動調整觸發電平，以達到更精確的捕獲效果。

綜上所述，觸發電平是示波器使用中的一個關鍵參數，它決定了示波器能否捕獲到感興趣的信號波形。合理設置觸發電平需要結合不同類型信號的特點，并根據實際測量需求進行調整。掌握觸發電平的作用及其設置方法，有助于提高示波器的使用效率，為電路分析和信號測量提供有力支持。
