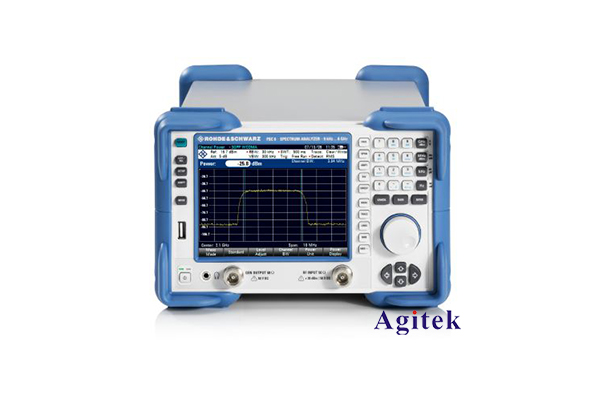

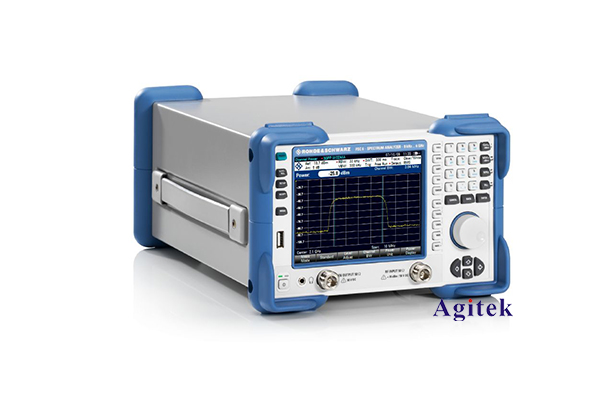

羅德與施瓦茨FSC6頻譜分析儀測量噪聲系數

頻譜分析儀作為電子測量領域中最常見的儀器之一，其測量性能對于信號分析和系統診斷至關重要。其中，噪聲系數(Noise Figure，NF)是評估頻譜分析儀性能的重要參數之一，直接影響著儀器的測量靈敏度和測量精度。本文以羅德與施瓦茨公司生產的FSC6頻譜分析儀為例，詳細闡述其測量噪聲系數的相關原理和方法。

1. 噪聲系數的定義與重要性

噪聲系數是描述信號接收系統噪聲性能的重要參數。它定義為信號輸入端與輸出端的信噪比之比，反映了系統對于輸入噪聲的退化程度。公式表示為:

NF = (S/N)in / (S/N)out

式中，(S/N)in為輸入信噪比，(S/N)out為輸出信噪比。

噪聲系數越小，說明系統對輸入噪聲的影響越小，測量靈敏度越高。因此，降低噪聲系數是提高頻譜分析儀性能的關鍵。

2. FSC6頻譜分析儀的噪聲系數測量

 測量原理

FSC6頻譜分析儀采用超外差結構，其噪聲系數可以通過Y因子法進行測量。Y因子法利用兩種噪聲源(如冷、熱噪聲源)輸入系統，并測量相應的輸出功率，進而計算出噪聲系數。

公式表示為:

NF = (Th - YTc) / (Y - 1)

式中，Th為熱噪聲源的絕對溫度，Tc為冷噪聲源的絕對溫度，Y為對應的Y因子。

測量步驟

(1) 將標準噪聲源連接到FSC6的輸入端。標準噪聲源應能提供已知噪聲溫度的冷、熱兩種噪聲信號。

(2) 將FSC6的分辨率帶寬設置為1MHz，掃寬設置為足夠?qū)挘愿采w整個頻段。

(3) 測量冷噪聲源時的輸出功率Pc，再測量熱噪聲源時的輸出功率Ph。

(4) 計算Y因子:Y = Ph / Pc

(5) 將測得的Y因子和噪聲源的絕對溫度代入公式，即可計算出FSC6在該頻段的噪聲系數。

3. 測量結果分析

以2GHz~3GHz頻段為例，F(xiàn)SC6在該頻段的噪聲系數測量結果如下:

Tc = 77K(冷噪聲源溫度)

Th = 290K(熱噪聲源溫度)

Pc = -75dBm

Ph = -70dBm

Y = Ph / Pc = 1.778

代入公式可得:

NF = (Th - YTc) / (Y - 1) = 5dB

由此可見，F(xiàn)SC6在2GHz~3GHz頻段的噪聲系數約為5dB，表明其具有較好的噪聲性能，能夠滿足大部分信號測量的要求。

噪聲系數是評估頻譜分析儀性能的關鍵指標之一。本文以羅德與施瓦茨FSC6頻譜分析儀為例，詳細介紹了其噪聲系數的測量原理和方法，并給出了實際測量結果的分析。通過此類測試，用戶可以全面了解所使用儀器的噪聲特性，為后續的信號測量和系統診斷提供依據。
