羅德與施瓦茨頻譜分析儀的OBW測試應用介紹

作為一款功能強大的頻譜分析儀，羅德與施瓦茨(Rohde & Schwarz)的頻譜分析儀在各個領域都得到廣泛應用。其中一個重要的功能就是Occupied Bandwidth(OBW)測試。OBW測試是用于確定信號占用帶寬的一種常用方法，它可以幫助工程師更好地了解和分析信號的特性。本文將詳細討論使用羅德與施瓦茨頻譜分析儀進行OBW測試的相關內容。

一、什么是占用帶寬(OBW)

占用帶寬(Occupied Bandwidth，OBW)是指信號功率在某一帶寬內所占據的頻率范圍。通常情況下，OBW是指信號功率在全帶寬內的99%功率所占據的頻率范圍。OBW的測量結果可以反映信號的帶寬特性，是頻率調制系統設計和信號分析中的重要參數。

確定OBW有多種方法，例如功率譜密度法、功率積分法等。其中功率積分法是最常用的方法，它通過積分信號功率譜來確定包含99%功率的頻率范圍，從而得到OBW。這種方法可以對各種類型的調制信號進行有效測量。

二、使用羅德與施瓦茨頻譜分析儀進行OBW測試

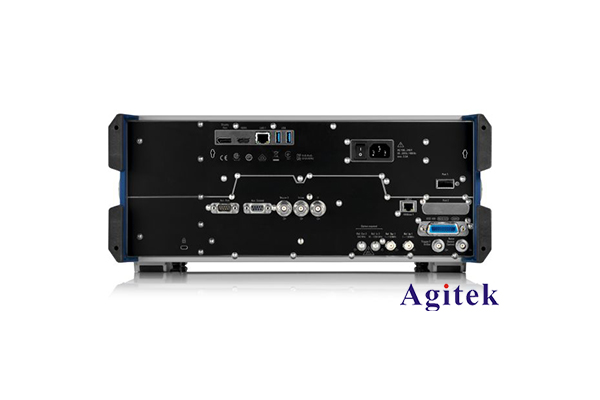

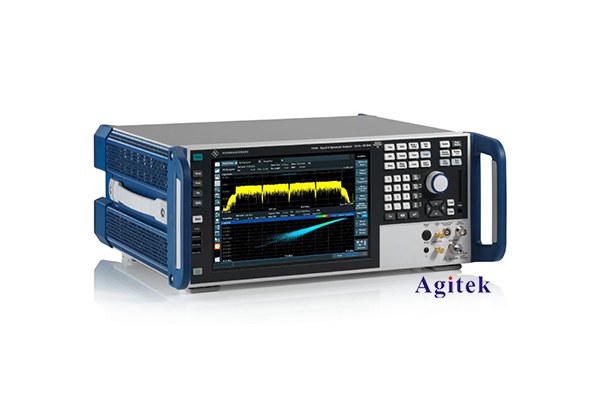

羅德與施瓦茨頻譜分析儀具有專門的OBW測試功能，能夠快速準確地測量信號的占用帶寬。下面以R&S FPL1000頻譜分析儀為例，介紹具體的測試步驟:

1. 連接待測信號

將待測信號與頻譜分析儀的輸入端口相連。確保信號電平在分析儀的測量范圍之內，避免出現過載或幅度失真的情況。

2. 設置測量參數

在頻譜分析儀上進入OBW測量模式，設置以下參數:

- 中心頻率:與待測信號的中心頻率一致

- 掃描帶寬:應大于預期的占用帶寬

- 分辨率帶寬(RBW):根據信號帶寬選擇合適的值，通常RBW應小于OBW的1/50

- 視頻帶寬(VBW):通常設置為RBW的3-5倍

3. 執行OBW測量

在設置好測量參數后，啟動OBW測量。頻譜分析儀會自動計算并顯示信號的占用帶寬。通常情況下，OBW測量結果會給出以下信息:

- 中心頻率

- 占用帶寬

- 占用帶寬下限

- 占用帶寬上限

4. 分析測量結果

查看OBW測量結果，評估信號是否滿足設計要求。如果占用帶寬超出預期范圍，可以適當調整信號源的參數，如調制索引、調制頻率等，優化信號特性。

通過上述步驟，使用羅德與施瓦茨頻譜分析儀可以快速、準確地進行OBW測試，為信號分析、無線通信系統設計等提供有價值的數據支持。該測試方法簡單易行，能夠廣泛應用于各類無線電通信系統的測試與優化中。

三、OBW測試的應用場景

OBW測試在各種無線通信系統中都扮演著重要的角色，主要應用場景包括:

1. 無線通信系統測試

OBW測試可用于檢查無線發射設備是否符合監管部門或標準組織制定的帶寬要求，確保設備的頻譜特性滿足規范。例如，在蜂窩移動通信、WLAN、衛星通信等系統中，OBW測試都是必不可少的測試內容。

2. 頻譜管理

OBW測試有助于分析無線電頻譜的使用情況，評估不同無線業務之間的頻譜共享可行性。通過OBW測量，頻譜管理部門可以更好地規劃和分配頻率資源，提高頻譜利用率。

3. 干擾分析

OBW測試可用于分析某一信號在頻譜中的占用情況，判斷其是否會對相鄰頻道或頻段的其他業務造成干擾。這對于無線電系統的協調與優化至關重要。

4. 信號質量優化

OBW測試可以反映信號的頻帶特性，幫助工程師優化信號的調制參數、功率分配等，提高信號質量和傳輸性能。

總之，OBW測試是一種簡單有效的頻譜分析方法，在無線電通信領域廣泛應用。作為專業的頻譜分析儀制造商，羅德與施瓦茨公司在OBW測試方面提供了優秀的解決方案，值得業內同仁深入了解和應用。
