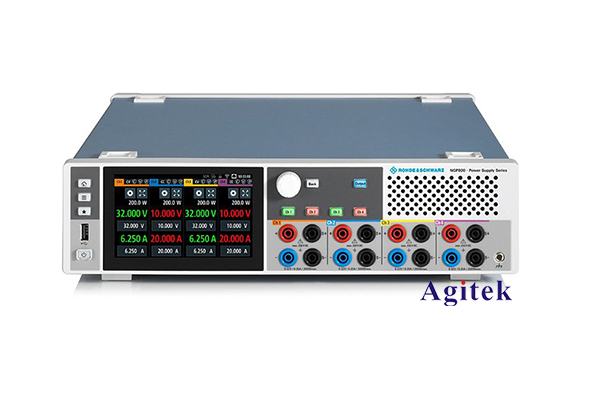

羅德與施瓦NGP824可編程直流電源使用方法

羅德與施瓦NGP824是一款多功能、高精度的可編程直流電源，廣泛應用于電子電路設計、測試和維修等領域。該設備具有輸出電壓調整、電流限制、過壓保護等多種功能，可滿足用戶各種測試要求。本文將詳細介紹NGP824的使用方法，幫助讀者更好地掌握該設備的操作。

一、基本參數

NGP824具有以下主要技術參數:

1. 輸出電壓范圍:0~80V

2. 輸出電流范圍:0~20A

3. 電壓分辨率:1mV

4. 電流分辨率:1mA

5. 電壓精度:±(0.03%+6mV)

6. 電流精度:±(0.3%+3mA)

7. 紋波和噪聲:≤3mVrms

8. 過壓保護范圍:0.1~88V

9. 過流保護范圍:0.1~22A

10. 支持SCPI指令集，可通過USB/LAN接口遠程編程控制

二、前面板操作

1. 電源開關:位于前面板左側，用于開啟/關閉電源。

2. 電壓/電流顯示:4.3英寸彩色LCD顯示屏，可實時顯示輸出電壓和電流值。

3. 功能鍵:位于顯示屏下方，包括電壓設置、電流設置、保護設置等功能鍵。

4. 旋鈕:用于調節輸出電壓和電流，可微調設置值。

5. USB接口:位于前面板右側，用于U盤存儲/讀取設置參數。

三、使用步驟

1. 連接負載:將待測電路或設備的正負極分別連接到NGP824的輸出端子上。

2. 設置輸出參數:

   (1) 按"電壓"鍵設置輸出電壓，調節旋鈕設置所需電壓值。

   (2) 按"電流"鍵設置輸出電流限制，調節旋鈕設置所需電流限制值。

   (3) 按"保護"鍵設置過壓、過流保護值，確保不會損壞負載。

3. 打開輸出:按前面板上的"輸出"鍵，輸出指示燈亮起，直流輸出開啟。

4. 監測輸出:實時觀察LCD顯示屏上的電壓和電流值，確保運行正常。

5. 關閉輸出:再次按"輸出"鍵，輸出指示燈熄滅，直流輸出關閉。

6. 保存/調用設置:可將當前設置參數保存到U盤，下次使用時直接調用。

四、遠程控制

NGP824支持SCPI指令集，可通過USB或LAN接口實現遠程編程控制。用戶可自行編寫控制程序，也可使用廠商提供的軟件進行操作。遠程控制的主要步驟如下:

1. 安裝配套軟件，并正確連接電源與電腦。

2. 在軟件中選擇"遠程"模式，設置正確的通信參數(地址、端口等)。

3. 發送SCPI指令控制電源輸出，如設置電壓、電流、保護等。

4. 讀取電源的狀態信息，如實際輸出值、故障信息等。

5. 編程控制流程，實現自動化測試等功能。

五、注意事項

1. 請務必先連接好負載，再打開電源輸出，以免對設備或負載造成損壞。

2. 設置輸出參數時，應確保不會超出負載的承受范圍。

3. 長時間使用時，注意散熱，避免設備過熱而影響性能。

4. 定期校準電源，確保測量精度符合要求。

5. 更新固件時，請謹慎操作，以免出現意外。

總之，NGP824可編程直流電源憑借其出色的性能和豐富的功能，廣受用戶好評。只要掌握正確的使用方法，必將為您的工作和研究提供有力的支持。
