羅德與施瓦茨矢量網絡分析儀如何測量增益？

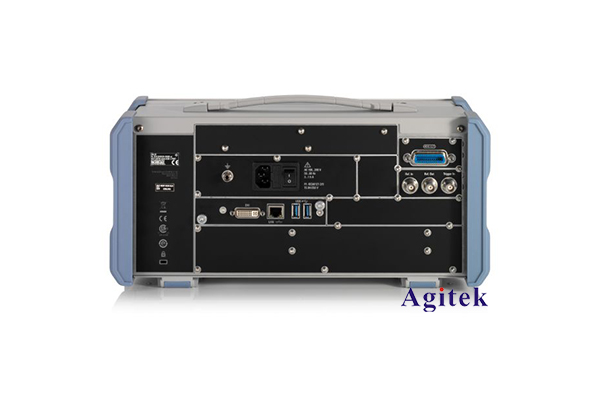

矢量網絡分析儀是一種常見的測量儀器，廣泛應用于電子電路、通信系統、微波工程等領域。其中，羅德與施瓦茨是矢量網絡分析儀的知名品牌之一。在使用羅德與施瓦茨矢量網絡分析儀測量增益時，需要遵循一定的操作流程和技巧。本文將詳細介紹如何使用羅德與施瓦茨矢量網絡分析儀測量增益。

一、測量增益的基本原理

增益是描述信號放大程度的重要參數。在電子電路中，放大器、天線、濾波器等常見元件都具有增益特性。增益的定義是輸出功率與輸入功率之比，表示為:

增益(dB) = 10 * log (Pout / Pin)

其中，Pout為輸出功率，Pin為輸入功率。增益以分貝(dB)為單位，表示信號放大的倍數。

矢量網絡分析儀可以通過測量S參數來計算增益。S參數描述了電路或器件的輸入輸出特性，其中S21就對應前向傳輸系數，即增益。因此，只需測量S21參數，就可以得到被測設備的增益值。

二、羅德與施瓦茨矢量網絡分析儀的操作步驟

1. 儀器準備

首先，需要將羅德與施瓦茨矢量網絡分析儀與被測設備正確連接。測量電路如圖所示，輸入端連接到port1，輸出端連接到port2。同時要確保儀器、被測設備及連接線路均處于良好狀態。

2. 校準

為了獲得準確的測量結果，需要對儀器進行校準。根據測量頻段、環境條件等選擇合適的校準方法，如全 2 端口校準、通路校準等。校準完成后，確保校準狀態一直有效。

3. 設置測試參數

在測量界面上，選擇所需的測試參數，如頻率范圍、掃描點數、IF 帶寬等。對于增益測量，主要關注S21的幅度和相位。

4. 測量與數據處理

啟動測量，儀器會自動掃描設置的頻段，并實時顯示S21參數的幅度和相位曲線。根據需求選擇合適的數據表示方式，如dB、線性功率等。通過分析S21曲線，即可得到被測設備的增益特性。

5. 結果分析

仔細分析測量得到的S21曲線，找出增益的峰值點、帶寬范圍等關鍵參數。必要時可將數據導出到PC進行進一步分析處理。

通過以上步驟，就可以使用羅德與施瓦茨矢量網絡分析儀有效地測量被測設備的增益特性。需要注意的是，在實際操作中要遵循儀器使用說明，并根據具體測試對象進行適當的調整和優化。

三、典型應用案例

下面以一個放大器為例，介紹使用羅德與施瓦茨矢量網絡分析儀測量其增益的具體過程。

某款寬帶放大器的增益測試，測試頻段為100MHz~2GHz。首先，將放大器的輸入端連接到儀器的port1，輸出端連接到port2。然后進行全2端口校準，確保測量環境的測試精度。

在測試界面上，設置頻率范圍為100MHz~2GHz，掃描點數為801個，IF帶寬為1kHz。啟動測量后，儀器會自動掃描該頻段，并顯示出S21幅度和相位曲線。

從S21幅度曲線可以看出，該放大器在整個測試頻段內增益基本穩定在28dB左右，沒有明顯的增益峰值。相位曲線則顯示了信號在放大器中的相位變化特性。

通過進一步分析，可以得到該放大器的關鍵增益參數:

(1) 增益:28.2±0.5dB

(2) 3dB帶寬:100MHz~2GHz

(3) 相位變化:線性變化，無明顯失真

總之，使用羅德與施瓦茨矢量網絡分析儀可以非常方便、準確地測量被測設備的增益特性，為電路設計、性能優化等提供有價值的測試數據。

本文詳細介紹了使用羅德與施瓦茨矢量網絡分析儀測量增益的具體方法。包括測量原理、操作步驟以及典型應用案例。希望對從事電子電路、通信系統等相關領域的專業人士有所幫助。如您在使用過程中還有任何問題，歡迎隨時咨詢安泰測試官網。
