羅德與施瓦茨頻譜分析儀的底噪測量技巧

頻譜分析儀是電子測量領域中非常重要的一類設備。作為專業音頻分析工具，其性能直接影響到測試結果的準確性。其中，底噪水平是頻譜分析儀最基本的性能指標之一。合理測量和控制底噪，對于提高設備測量精度、獲得可靠的分析數據至關重要。本文將針對羅德與施瓦茨頻譜分析儀，探討其底噪測量的具體方法和注意事項。

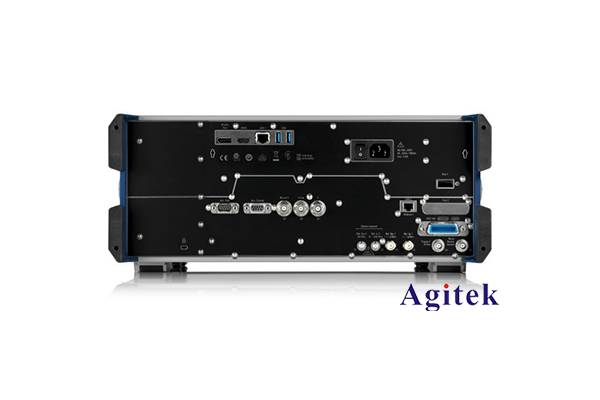

一、羅德與施瓦茨頻譜分析儀的底噪特性

羅德與施瓦茨是全球知名的電子測量?jī)x器制造商，其頻譜分析儀產品線覆蓋從幾十兆赫到數十個吉赫的寬廣頻段，廣泛應用于通信、雷達、航天等領域。這些頻譜分析儀的底噪水平一般可達到-155 dBm左右，遠優于普通示波器和功率計等測量設備。

底噪是頻譜分析儀性能的重要組成部分，直接決定了其測量的靈敏度和動態范圍。通常情況下，底噪水平越低，設備的測量精度就越高，對微弱信號的檢測也就越敏感。因此，了解和掌握正確的底噪測量方法非常必要。

二、羅德與施瓦茨頻譜分析儀底噪測量的步驟

1. 選擇合適的測量帶寬

頻譜分析儀的分辨率帶寬(RBW)是影響底噪水平的關鍵參數。一般來說，RBW越窄，底噪越低。但過于窄的RBW會導致測量時間增加。因此，在保證測量精度的前提下，應選擇盡可能窄的RBW。通常10 kHz以下的RBW設置能夠獲得較理想的底噪性能。

2. 調整輸入衰減器

輸入衰減器的設置直接影響頻譜分析儀的噪聲系數。為了獲得最低的底噪，應將輸入衰減器調整到最小(0 dB)。這樣可以最大限度地降低噪聲系數，提高靈敏度。但如果輸入信號過強，則需適當增大衰減器以防止混頻器過載。

3. 打開預放大器

頻譜分析儀通常內置有低噪聲放大器，也稱為預放大器。開啟預放大器可以進一步降低整機的噪聲系數，從而獲得更低的底噪水平。不過，預放大器會引入一定的雜散響應，因此使用時要注意避免過載。

4. 選擇合適的掃描時間

掃描時間也是影響底噪的一個重要參數。對于給定的RBW，掃描時間越長，檢波器能夠收集的噪聲樣本越多，測量結果越穩定可靠。通常情況下，掃描時間設置為RBW的100倍左右能獲得較理想的底噪性能。

5. 采用平均檢波模式

頻譜分析儀通常提供多種檢波模式，如峰值檢波、樣值檢波、平均檢波等。為了獲得最低的底噪水平，應選擇平均檢波模式。這種模式能夠有效抑制瞬態噪聲的影響，得到更平滑穩定的測量結果。

6. 使用內部參考源calibrate

在進行底噪測量之前，可以使用頻譜分析儀內部的參考源對儀器進行校準。這樣可以消除由于溫度等因素引起的零點偏移或靈敏度變化，確保測量結果的準確性。

7. 合理設置掃描次數

適當增加掃描次數有助于提高底噪測量的重復性和穩定性。一般來說，掃描10次以上，取平均值作為最終結果，能夠獲得較為可靠的底噪水平數據。

三、底噪測量的注意事項

1. 合理選擇測量端口

頻譜分析儀通常提供多個輸入端口，如50Ω和75Ω。在測量底噪時，應選擇與被測信號源匹配的端口，以避免由于阻抗不匹配引起的測量誤差。

2. 保證良好的屏蔽環境

底噪測量對環境的電磁干擾極為敏感。應盡量在屏蔽良好的環境中進行，并且被測設備和頻譜分析儀應遠離強干擾源，如開關電源、電機等。

3. 采用低噪聲信號線

信號線的質量也會影響底噪測量的結果。應選用低噪聲、低損耗的高品質信號線，并保證連接可靠，避免接觸不良造成的額外噪聲。

4. 注意設備預熱時間

頻譜分析儀在通電后需要一定的預熱時間，通常30分鐘左右。在此期間，其內部電路的溫度會逐步穩定，從而確保測量結果的重復性和可靠性。

綜上所述，通過合理設置頻譜分析儀的關鍵參數，采取有效的屏蔽和接地措施，并注意設備預熱，即可獲得較為理想的底噪測量結果。這不僅有助于提高測量精度，也為分析設備性能提供了可靠的數據支撐。
