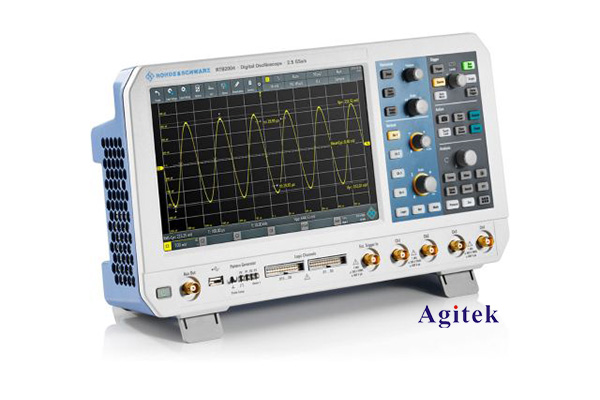

如何用羅德與施瓦茨示波器測量兩正弦信號的相位差？

示波器作為電子測量儀器中不可或缺的一部分，在電子電路設計、維修、調試等領域廣泛使用。其中，測量兩正弦波信號的相位差是電子工程師經常需要進行的一項基本操作。羅德與施瓦茨示波器作為市面上常見的示波器型號之一，其操作界面人性化，功能強大，深受廣大電子工程師的青睞。本文將詳細介紹如何利用羅德與施瓦茨示波器測量兩正弦波信號的相位差。

1. 相位差的定義

相位差是指兩個正弦波信號在時間軸上的位置差，即兩個信號的零過零點之間的時間差。相位差通常以度數或弧度來表示，0度或0弧度表示兩個信號完全同步，180度或π弧度表示兩個信號完全相反。

2. 羅德與施瓦茨示波器的相位差測量功能

羅德與施瓦茨示波器配備有專門的相位差測量功能，可以直接測量兩個信號的相位差。具體操作步驟如下:

2.1 連接信號

將兩個正弦波信號分別連接到示波器的通道1和通道2輸入端。示波器會自動顯示兩個信號的波形。

2.2 設置測量參數

在示波器的測量菜單中，選擇"相位差"測量項。示波器會自動計算兩個信號的相位差，并在屏幕上顯示測量結果。

2.3 調整觸發模式

為了獲得穩定的相位差測量結果，需要合理設置示波器的觸發模式?？梢赃x擇"邊沿觸發"模式，并將觸發源設置為通道1或通道2。根據信號的幅值和頻率調整觸發電平和時間基準，確保波形在屏幕上保持靜止。

2.4 讀取測量結果

示波器屏幕上會顯示兩個信號的相位差，單位為度數。如果需要更精確的結果，可以采用光標測量的方法，在波形上測量兩個信號的零過零點之間的時間差，再換算成相位差的度數。

3. 相位差測量應用舉例

相位差測量在電子電路設計中有廣泛的應用，例如:

3.1 開關電源設計

在開關電源電路中，多路正弦波信號的相位差決定了開關管的導通時序，直接影響電源的工作效率和穩定性。使用示波器測量各路信號的相位差有助于優化電路設計。

3.2 伺服系統調試

在伺服電機控制系統中，電機的轉子位置與定子電流之間存在相位差。通過示波器測量這一相位差，可以診斷系統中的故障并進行調試。

3.3 功率因數改善

在交流電力系統中，電壓和電流之間存在相位差會造成功率因數降低。使用示波器測量電壓電流相位差，有助于采取有效措施改善功率因數。

示波器作為電子測量領域的重要工具，其相位差測量功能在電路設計、調試等工作中扮演著重要角色。本文詳細介紹了利用羅德與施瓦茨示波器測量兩正弦波信號相位差的具體步驟，希望對從事電子工程的讀者有所幫助。如果您在實際操作中遇到任何問題，歡迎隨時與我交流。
