泰克示波器怎么看信號周期？

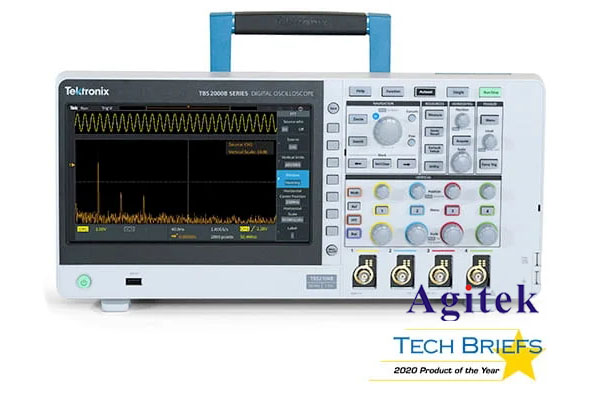

泰克示波器是一種常用的測試儀器，可以用于測量和顯示電信號的波形。在觀測信號時，了解如何準確測量和讀取信號的周期是非常重要的。本文將介紹如何使用泰克示波器來測量和讀取信號的周期。

一、什么是周期

周期是指信號重復一個完整的周期所需的時間。在示波器上，周期通常用T表示，單位是秒。

二、使用泰克示波器測量周期的步驟

下面是使用泰克示波器測量周期的步驟：

準備工作

在開始測量之前，需要做一些準備工作：

（1）將信號源正確地連接到示波器輸入通道上。確保連接正確，以避免誤差。

（2）打開泰克示波器并等待其啟動完成。

垂直尺度設置

在觀測信號之前，需要調整示波器的垂直尺度，使信號在屏幕上能夠完整顯示。通過調整示波器的垂直尺度和增益，可以確保信號的幅度在示波器的測量范圍內。

水平尺度設置

調整示波器的水平尺度，使信號在水平方向上能夠完整顯示。通過調整示波器的水平尺度和增益，可以確保信號的周期在示波器的測量范圍內。

觸發設置

在進行測量之前，需要設置示波器的觸發參數，以確保信號能夠穩定地顯示在示波器的屏幕上。

（1）選擇適當?shù)挠|發模式，如邊沿觸發、脈寬觸發等。根據信號的特性進行選擇。

（2）選擇適當?shù)挠|發源，可以是內部觸發、外部觸發或者線路輸入觸發。

（3）設置觸發電平，以確保觸發點在信號的有效范圍內。

測量周期

完成上述設置后，可以開始測量周期了。

（1）選擇示波器的測量功能。大多數示波器都有周期測量功能，通常可以在示波器的菜單中找到。

（2）示波器會自動測量信號的周期，并在屏幕上顯示周期的數值。

（3）根據需要，可以進行多次測量，以獲得更準確的周期值。

結束測量

完成周期的測量后，可以結束測量，并根據需要保存測量結果。

三、測量周期的注意事項

在測量周期時，需要注意以下幾點：

確保示波器的輸入通道正確連接到觀測信號源。

根據信號的幅度范圍，調整示波器的垂直尺度和增益，以確保信號能夠在示波器屏幕上完整顯示。

根據信號的頻率范圍，調整示波器的水平尺度和增益，以確保信號能夠在示波器屏幕上完整顯示。

在進行測量之前，設置示波器的觸發參數，以確保信號能夠穩定地顯示在示波器的屏幕上。

使用示波器的周期測量功能來測量信號的周期，并根據需要進行多次測量，以獲得更準確的結果。

使用泰克示波器測量和讀取信號的周期是一項基本的操作。通過正確設置泰克示波器的垂直和水平尺度，選擇適當?shù)挠|發模式和觸發源，并使用示波器的周期測量功能，可以準確測量和讀取信號的周期。在進行測量時，需要注意設置示波器的參數，以及進行多次測量，以獲得更準確的周期值。
