利用吉時利源表進行二級管測試的方法

　　源表測試過程中，除了選擇一臺可靠的儀器，使用操作方法也會影響測試的準確可靠性，今天安泰測試帶大家來圍觀一下資深工程師的測試小妙招吧。

　　I-V測試是二級管測試必不可少的項目。二極管I-V特性分析通常需要高靈敏電流表、電壓表、電壓源和電流源。

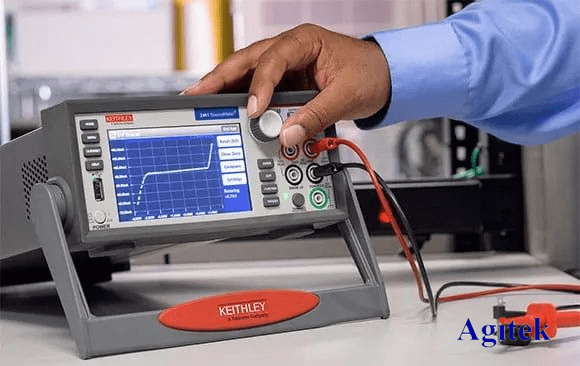

　　吉時利源表2450是二極管特性分析的理想選擇，提供四象限精密電壓和電流源/負載，可精確地發起電壓或電流以及同時測量電壓和/或電流，其電壓和電流測量分辨率分別達到10nV和10fA。

　　一、消除引線電阻引起的誤差

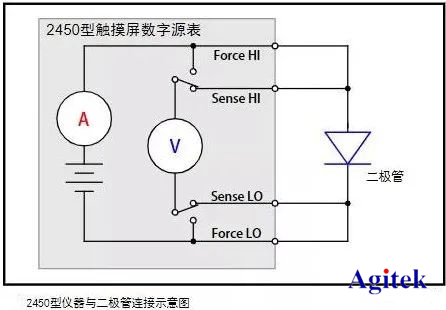

　　I-V測試時，使用4線連接法，可以消除引線電阻的影響。當引線與二極管連接時，注意Force HI和Sense HI引線與二極管陽極端相連，F(xiàn)orce LO和Sense LO引線與二極管陰極端相連。盡可能使連接靠近二極管，以消除引線電阻對測量準確度的影響。特別是在源或測量大電流或低電壓時，這一點很重要。

　　二、減少電磁干擾的小技巧

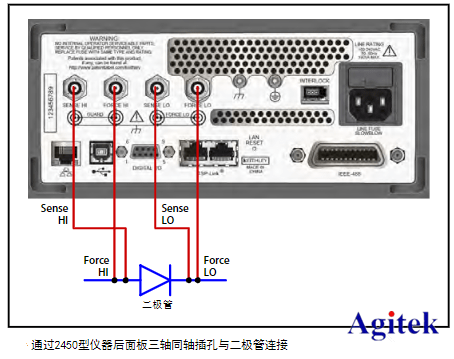

　　如果測量低電平電流(<1μa)，推薦使用后面板的三軸同軸連接器和三軸同軸電纜，不建議使用前面板的香蕉插孔。三軸同軸電纜具有屏蔽功能，能減少電磁干擾效應(電磁干擾效應可能會干擾讀數)。

　　另外，為減少電磁干擾還需要把二極管放置在避光的金屬屏蔽箱內。

　　三、生成、執行和瀏覽I-V曲線的步驟

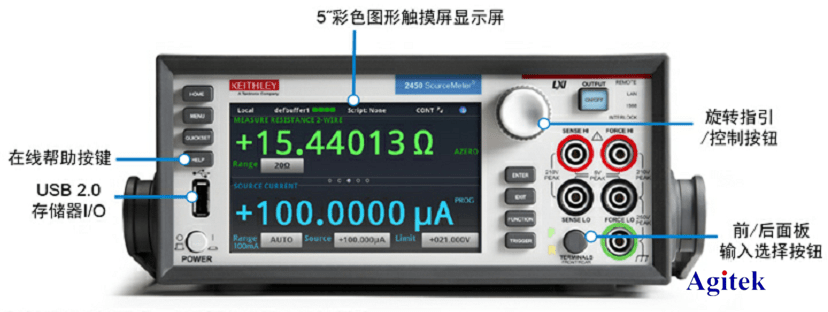

　　吉時利2450具有直觀、多點觸控用戶界面。通過吉時利2450，只需幾個簡單的按鍵步驟，便可生成和瀏覽I-V曲線，快速完成二極管I-V測試。操作如下：

　　 以上就是吉時利源表的測試使用方法，如果您在使用過程中有什么疑問，我們有專門的技術工程師協助選型。如果您想了解更多吉時利的產品，歡迎咨詢安泰測試官網http://agitek.com.cn
