利用普源示波器搞懂汽車CAN-FD總線技術

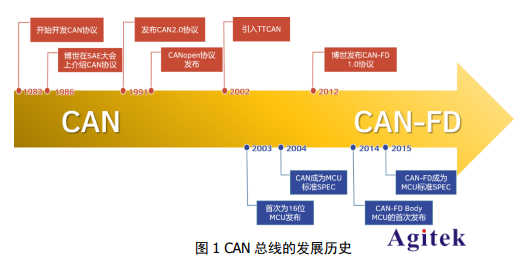

    　隨著工業的發展，工業總線上的數據量逐日增長，尤其是在CAN總線運用較多的汽車領域，總線通訊的數據量愈發龐大。例如汽車內部出現更多的輔助系統和人機交互系統，使得傳統的CAN總線在傳輸速率和帶寬方面越來越力不從心，CAN總線已逐漸達到負荷極限。根據CAN規范 ISO11898-2所定義的標準幀結構，一幀報文最大只能傳輸 64 位(8 個字節)的數據，在最好的情況下總線負載也已達到 70%左右。 為了應對現今巨大數據量的挑戰，亟需改進原有的總線來提高總線傳輸速率，CAN-FD (CAN with Flexible Data-Rate)便在這樣的背景下誕生了。

　　一、汽車CAN網絡拓?fù)鋱D

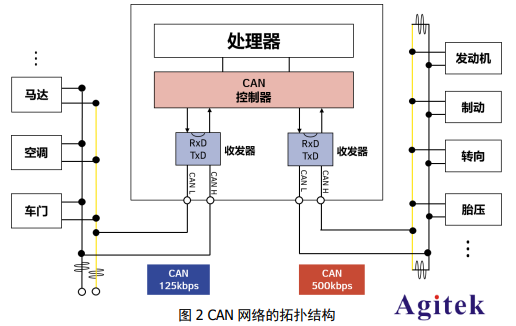

　　下圖舉例了一個汽車CAN網絡拓?fù)鋱D。從中可以看到，CAN 網絡由CAN節點及不同的CAN總線構成，CAN節點主要由CPU、CAN控制器以及CAN收發器組成，而不同的CAN總線上布置有不同功能的智能電子控制單元(ECU)

　　二、OSI協議棧模型參考

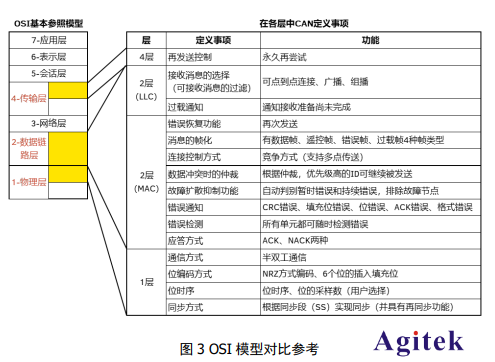

　　CAN協議涵蓋了ISO規定的OSI基本參照模型中的傳輸層、數據鏈路層及物理層。CAN協議的關于ISO/OSI基本參照模型中的數據鏈路層分為MAC子層和LLC子層，MAC子層是CAN協議的核心部分。數據鏈路層的功能是將物理層收到的信號組織成有意義的消息，并提供傳送錯誤控制等傳輸控制的流程。具體地說，就是消息的幀化、仲裁、應答、錯誤的檢測或報告。數據鏈路層的功能通常在CAN控制器的硬件中執行，并在物理層定義了信號實際的發送方式、位時序、位的編碼方式及同步的步驟。但信號電平、通信速度、采樣點、驅動器和總線的電氣特性、連接器的形態等均未定義，必須由用戶根據系統需求自行確定。

　　三、CAN-FD 簡介

　　1、CAN-FD 數據幀幀格式

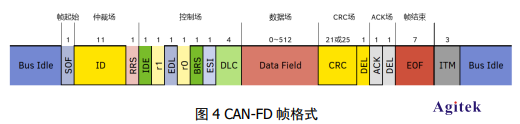

　　CAN-FD采用了兩種位速率，從控制場中的BRS位到ACK場之前 (含CRC分界符)為可變速率，其余部分為原CAN總線用的速率。CAN-FD數據幀格式如下圖所示：

　　2、CRC場

　　CAN總線由于位填充規則對CRC的干擾，會造成錯幀漏檢率，從而無法達到設計意圖。CAN-FD對CRC算法作了改變，即CRC以含填充位的位流進行計算。為避免在校 驗和部分出現6個以上連續位，即在第一位以及以后每4位添加一個填充位加以分割。這個填充位的值是上一位的反碼，作為格式檢查，即如果填充位不是上一位的反碼，就作出錯處理。

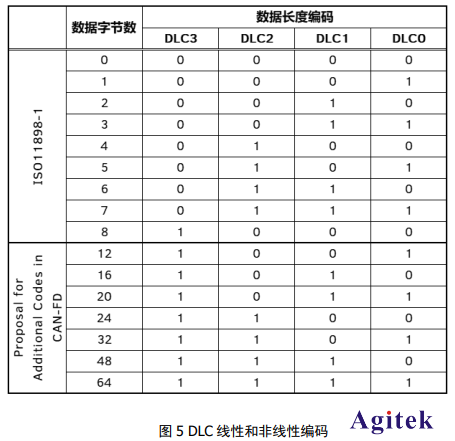

　　CAN-FD的CRC 場擴展到了21位。由于數據場長度有很大變化區間，所以要根據 DLC大小應用不同的CRC生成多項式。如CRC_17，適合于幀長小于210位的幀，而CRC_21，適合于幀長小于1023位的幀。DLC編碼CAN-FD數據幀采用了新的 DLC 編碼方式，在數據場長度在0~8個字節時，采用線性規則。當數據場長度為 12~64 個字節時，使用非線性編碼。如圖5所示

　　3、CAN-FD 總線的特點：

　　以差分信號進行傳輸，擁有出色的抗噪性能。 l

　　所有節點沒有主從之分，總線空閑時，任意節點都可向總線發送消息。 l

　　非破壞性位仲裁機制，用信息內的標識符ID決定信息發送優先順序，保證已發 送數據的完整性與及時性。 l

　　繼承自CAN總線的CAN-FD總線上的節點沒有“地址”的概念，因此在總線上增加節點時，不會對總線上已有節點的軟硬件及應用層造成影響。 l

　　可以配合網絡的規模，系統的機能設定通信素速度，此外兩條不同通信速度總線 上的節點可通過網關實現信息交互。

　　具有容錯處理功能，所有的節點都可以檢測出錯誤，檢測出錯誤的節點會立即通 知總線上其它所有的節點;正在發送消息的節點，如果檢測到錯誤，會立即停止 當前的發送，并同時不斷地重復發送此消息，直到該消息發送成功為止。 l

　　能實現遠程數據請求，通過發送“遙控幀”請求其他單元發送數據。

　　4、CAN-FD 總線分析對示波器的需求

　　在CAN-FD總線解析過程中，需要觀測系統噪聲對總線信號傳輸?shù)挠绊懀⑴袛嗫偩€報錯時是否由于硬件造成的以及軟件編程的正確性。這對示波器的總線解析能力提出了更多的需求：

　　·擁有高速采樣率，清晰捕捉和顯示串行模擬信號并觀測其物理特性。

　　·擁有較大存儲深度，記錄較長時間的總線控制過程。

　　·豐富的觸發功能及高波形捕獲率，捕獲到錯誤并對應捕獲波形發掘問題根因。

　　·靈活的屏幕多窗口分屏顯示，同步顯示解碼結果與列表結果，方便觀測總線數據信息。

　　·具有多路總線分析功能，滿足同時分析多路CAN節點的需要。

　　串行總線通信在汽車等各領域得到了廣泛應用。對于汽車制造，從制動系統到車輛導航系統，總線無處不在。要確保正常的車輛性能，保證電子控制單元(ECU)、傳感器和執行器之間的通信尤為重要。除了驗證總線協議的數字邏輯之外，還需要對波形質量、噪聲以及傳感器/執行器信號的同步測量進行模擬物理層驗證。

　　RIGOL 自主研發的 DS70000 示波器獨特的總線分析功能具有突出的優勢：

　　·擁有高采樣率，基于RIGOL的“鳳凰座”示波器專用芯片組，實現了國內最高的 20GSa/s 采樣率、5GHz 實時帶寬，更真實捕捉并還原信號。

　　·擁有更大存儲深度，基于RIGOL新一代UltraVision III 平臺，實現最大2Gpts 的存儲深度，在高采樣率下采集更長時間的波形，滿足長時間觀測的要求。

　　·擁有豐富的觸發功能，以及可達每秒1百萬次的波形刷新率，更容易捕獲偶發的信號瑕疵。

　　·具有強大的串行總線分析功能，支持多種主流串行總線，如 RS232/UART、I2C、 SPI、LIN、CAN、CAN-FD 、FlexRay、I2S、MIL-STD-1553 等。

　　·解碼結果列表顯示，解碼總線上每個幀信息，包括地址、數據、標識符等，支 持屏幕窗口列表顯示所有幀的分析結果，并可導出測試報告。

　　5、CAN-FD 總線解碼分析測試步驟

　　在實際設計場景中，工程師可以通過協議分析輕松地發現錯誤、調試硬件、加快開發進度，為高速度、高質量完成工程提供保障。

　　而協議分析的基礎是協議解碼，只有解碼正確的協議分析才能夠被接受，只有正確的 解碼才能提供更多的錯誤信息以供工程師進行功能調試與設計改進。

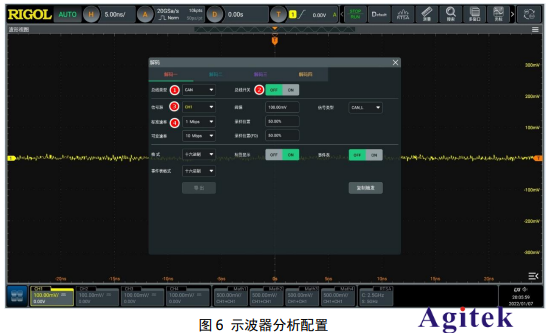

　　DS70000示波器支持CAN-FD的解碼分析，并可實現4路總線分析，圖6為 DS70000示波器CAN-FD解碼設置界面示意圖。

　　① 該選項可選擇解碼協議類型，支持 CAN-FD 解碼分析，此外可選擇 SPI、FlexRay、 I2S、1553B 等多種協議選項進行解碼分析；

　　② 此處可以選擇打開或關閉總線解碼開關；

　　③ 此處為信源選項，可以設置信源的閾值和類型；

　　④ 此處信號速率選項，支持 CAN 和 CAN-FD 不同的信號速率，并可設置期望的采樣位置。

　　DS70000系列示波器擁有簡便的解碼設置操作界面，為工程師提供高效的測試工具。更多關于普源示波器的信息，歡迎咨詢安泰測試。
