如何尋找一臺合適的吉時利源表？安泰測試來助力

　　吉時利源表是專為，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。每一個源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5位半多功能表組成，形成了緊湊的單通道直流參數測試儀。

　　吉時利源表作用是什么？怎么使用？要怎么選擇一臺合格的源表呢？今天安泰測試就給大家分享一下：

　　一、吉時利keithley數字源表的作用：

　　1、低電壓要求和硬件測試預算受限的各種臺式和系統應用

　　2、有源/無源器件測試，電壓/電流/電阻測量

　　3、便攜電子器件的電池工作驗證

　　4、分析可植入式醫療器件(起搏器等)

　　5、分析低漏電電子器件/電路特性(正向/反向、晶體管增益/漏電)

　　6、校準3位半至4位半數據采集板、儀表和DMM源表通道介紹

　　二、吉時利keithley數字源表的使用：

　　數字源表相當于電壓源、電流源、電壓表、電流表、電子負載的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，數字源表對于各種特征分析與生產過程測試都極具實用價值。

　　數字源表可廣泛的應用于各種電氣特性測試中:半導體IC或元器件，功率器件，傳感器，有機材料與納米材料等特性測試和分析。

　　當測試電壓時，按“measure”鍵，在屏的右側會有一個拉下菜單，選相應的測量通道，再根據提示按其旁邊的軟按鍵，選擇電壓測量，會出現下級菜單，選相應的測量項即可。

　　三、吉時利keithley數字源表注意指標：

　　(1)源輸出范圍

　　該輸出范圍包括電流輸出范圍和電壓輸出范圍。

　　請注意：由于源表具有總功率限制，其輸出不能同時達到最大電流輸出和電壓輸出，而應在不同的區間、不同的輸出范圍內進行，所以我們在采購源表時，一定要考慮到樣品器件的電流電壓最大范圍，然后參考儀器的參數手冊，看看是否符合測試要求。

　　(2)測量精度

　　其中，精度包括電流測量精度和電壓測量精度。

　　實際上，用戶更關心的是電流的測量精度，同樣值得注意的是源表的測量精度也是分量程的，并非整個量程的精度都相同，比如量程在1uA范圍內，它的精度比1mA、10mA要高很多。一個常被人混淆的概念是量程與測量精度的關系，量程是指在測量范圍內測量的最大值，而測量精度是指測量范圍內測量的分辨率和精確度。

　　(3)信道數量

　　一般而言，源表只有一個通道，即只有一路測量及輸出通道，雖然有些源表有前后兩個面板可連線，但在使用時只能選擇某個面板輸出。

　　(4)測量速度(采樣率)

　　除測量精度和測量范圍外，測量速度是用戶最關心的問題，我們經常聽到用戶這樣問：這款表一秒鐘能采集多少數據？明明上寫著每秒可以采XXX個點，怎么實際上一秒才幾個點，差幾十倍呢?

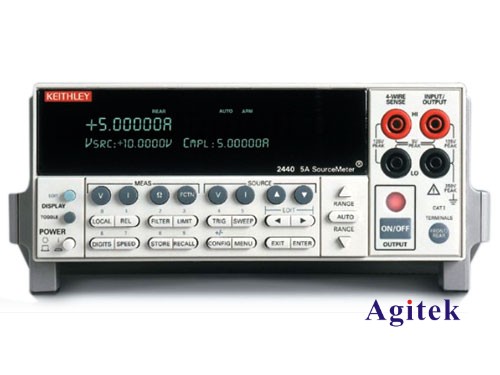

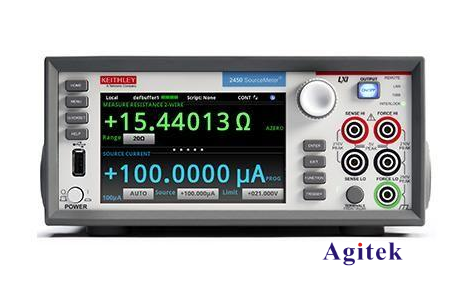

　　先從硬件硬性指標來看，由于采用A/D技術不同而誕生較早的KEITHLEY2400系列源表，其采樣率遠低于比較新的KEITHLEY2450和2600B系列源表。

　　二是采樣率并不是一個固定的數值，它受許多因素的影響，主要影響因素如下：

　　·積分周期：這個值越大，測量的精度和穩定性就越好，但是測量的速度就越慢。

　　·測得的信號量和測量范圍：固定范圍比自動范圍快，在自動范圍內，如果測得的電流信號量很小(特別是在光電裝置的暗電流范圍內)，采樣速度將顯著降低。

　　·通信接口：RS232速度慢，GPIB,LAN,USB快(KEITHLEY2400只支持GPIB和RS232接口，2450系列，2600B系列支持GPIB，LAN和USB接口)

　　·其他因素：比如自動零位等等。

　　(5)脈沖輸出是否支持

　　一些器件測試IV，為了避免器件發熱影響測試，需要測量脈沖模式，這種脈沖模式的輸出是儀器硬件本機支持脈沖功能，所謂用軟件模擬本機本機本機實現的脈沖功能不屬于本機本機本機功能。

　　(6)測試設備和通信接口

　　其他費用包括(但不限于)下列各項：

　　·試驗夾具接口和配置：香蕉頭，排線，三同軸接口。

　　·通信線路：KEITHLEY2400系列沒有電腦通信線路，用戶需要額外購買GPIB線路(大約幾千條)或RS232線路(比GPIB慢)。

　　·該系列有USB和LAN兩種通信線路。

　　·KEITHLEY2600B系列自帶局域網通信線路。

　　(7)測量軟件

　　計量軟件是用來控制源表進行各種功能測量(如IT、VT、IV等)，源表是否能發揮最大作用，計量軟件非常重要。

　　以上就是吉時利源表的介紹，如果還有其他問題，歡迎登陸安泰測試進行咨詢。
