信號發生器常見故障及使用注意事項
信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源。信號發生器又稱信號源或振蕩器，在生產實踐和科技領域中有著廣泛的應用。
信號發生器的使用已經非常普遍，那么使用過程中就難免會出現各種故障。西安安泰測試根據多年經驗總結得知信號發生器常見故障如下：
1、電源故障：不能正常開機
2、輸出端故障：阻抗異常;無信號;信號幅度異常
3、顯示故障：花屏;黑屏
4、按鍵故障：按鍵無反應;調節旋鈕無響應
5、接口故障：不認存儲介質;不能與控制系統聯機
6、其他使用問題等。
那么如何避免信號發生器出現以上故障現象呢?
一、靜電防護
靜電會產生瞬間高達幾萬伏的電壓，對電子元器件有這致命的傷害。信號源中的衰減器和混頻器對其極為敏感，特別容易被打壞。所以在使用信號有時，應注意靜電防護。值得一提的是，有些靜電人體并未能感知到，但是卻足以對儀器造成損壞。
1、請使用信號源附帶的標準3芯交流電源線；
2、靜電會導致儀器的損壞以及使用者受到傷害。正確接地可以避免靜電的累積；
3、在沒有保護接地的情況下，請不要破壞導線、電源線或者變壓器的接地；
4、檢查交流電源的質量和極性，一般情況下儀表使用的電壓為100V，120V，220V，誤差+/-10%，或者240V，誤差+5%/-10%。接地電阻應該小于1歐姆。零線和地線之間的壓差小于1伏。有需要的話請安裝不間斷電源。
5、儀器操作人員應穿靜電服，防靜電鞋，手戴防靜電手環。并在每次使用儀器前測試其防靜電準備是否良好。
二、信號發生器輸出功率不能太大
1、避免由于信號源輸出電平設置導致的前端損壞。輸出信號的反射，或者外部的偏置可能導致前端過載，損壞前端器件。典型的反向功率保護電平是33dBm(2watt)；
2、在把信號幅度減小到較小小安全電平后再開啟連接的儀器或者打開、關閉被測器件，可以避免信號對信號源輸入和輸出端口造成的意外沖擊；
3、避免測試允許直流或者射頻信號輸入射頻輸出–避免由于信號源輸出電平設置導致的前端損壞。輸出信號的反射，或者外部的偏置可能導致前端過載，損壞前端器件。典型的反向功率保護電平是33dBm(2watt)；
4、在把信號幅度減小到較小安全電平后再開啟連接的儀器或者打開、關閉被測器件，可以避免信號對信號源輸入和輸出端口造成的意外沖擊；
5、避免測試允許直流或者射頻信號輸入射頻輸出口以及IQ輸出口的系統；需要時，適當使用隔直器，限幅器和外部衰減器。
經常的超負荷輸出信號對信號源有不良影響，會降低信號源的使用壽命。安捷倫的信號源在不同型號和不同選件的情況下，輸出功率各有不同。因此在使用信號源時應該要熟讀此型號信號源的DataSheet。在DataSheet中所給出的功率輸出范圍內使用儀器。

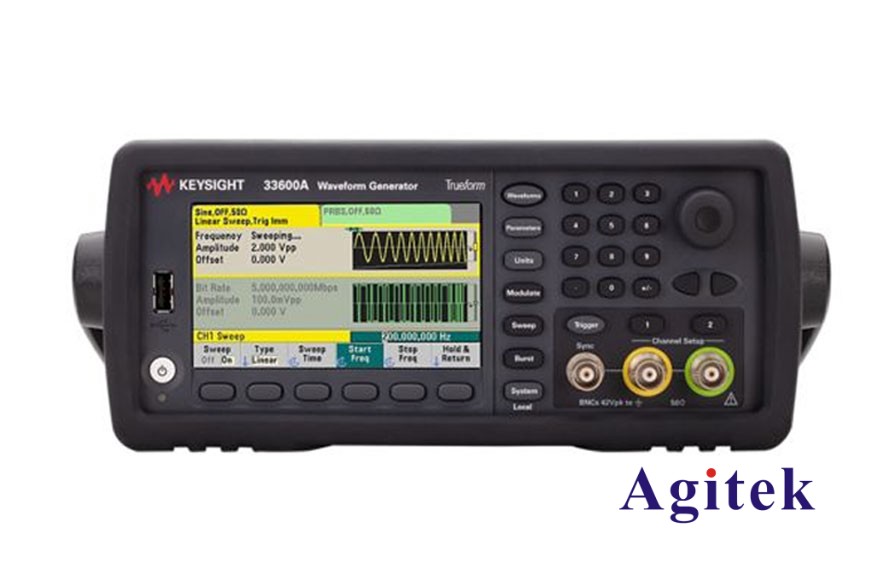

是德科技33622A波形發生器
三、在測試有源器件，如放大器時。信號源輸出端必須加反向功率保護，在射頻電纜未擰緊時，不要按輸出鍵。
1、注意阻抗匹配。如果阻抗匹配不好，由此引起的反射信號將直接進入到信號源內部的反向保護電路，對反向保護電路形成沖擊。沖擊越頻繁，使方向保護電路更加加速老化。正確的設定輸出功率值以及良好的阻抗匹配可以延緩器件的老化，降低故障率。
2、在測試大功率的直放站時，將存在反向大功率，在信號源輸出端必須加功率衰減器。
四、如初測器件會產生直流偏置，測信號源輸出端需加隔直器。
直流偏置進入信號源的輸出端后，會對信號源的反向功率保護電路產生影響。降低使用壽命。
五、機械應力
在信號源輸出端，不能加持重物(如大功率衰減器等)六、保持良好的使用環境
良好的接地，通風和散熱是延長信號源使用壽命的必要條件。
1、安捷倫的儀器使用電環境需達到安捷倫對供電電源質量的要求標準。類似于國檢計算機機房A類標準。
2、要定期清潔信號源的出風口，保證沒有灰塵阻擋儀器的散熱。通風不暢會導致儀器內過熱，損壞。建議工作溫度是20-30°C，保證環境溫度<35°C;
3、在不使用信號原時，請講射頻輸出關閉。
4、儀器安裝在機柜里時，要保證儀器內外對流正常。環境溫度必須低于產品工作溫度，該溫度為每消耗100瓦4°C。如果機箱消耗功率超過800瓦，必須使用強制對流散熱。
六、正確搬運儀器
1、運輸時候使用把手拎起儀器；
2、避免把手放在前面板上抬起儀器。如果滑脫會導致鍵盤，旋鈕以及接頭的損壞；
3、比較重的儀器請使用推車，或者2人搬運。
4、運輸時使用適當的包裝。
使用非專業包裝材料可能導致儀器損壞。不要使用苯乙烯小球做為包裝材料。它不能充分保護儀器，并會產生靜電導致儀器損壞。可能的話請保留原包裝以便重復使用。
