矢量網絡分析如何測量史密斯圖及濾波器的帶寬?

　   矢量網絡分析儀是一種很神奇的測量儀器，它的功能很強大也值得人們去探索。今天，安泰測試工程師就針對矢量網絡分析儀中的史密斯圖及濾波器的帶寬測量進行簡單的介紹，希望能夠讓更多的人對此有所了解，并產生興趣。

　　首先儀器了解一下什么是史密斯圓圖?

　　簡單說，史密斯圓圖是歸一化阻抗的圖形表示。

　　當設計阻抗匹配網絡時，在傳輸線理論以及電路設計中會使用到史密斯圓圖。網絡分析儀會使用史密斯圓圖來顯示在特定頻率范圍內的復數阻抗。史密斯圓圖可顯示所有類型的復數。如果我們觀看復數阻抗史密斯圓圖，可以看到從左到右阻抗值從0 Ω 逐漸增加到無窮大。

　　為了更好的進行測試及講解，本次使用鼎陽SSA1000X矢量網絡分析儀進行講解，讓我們一起來瞧瞧它是如何測量的吧。

　　首先，在Mode下面打開矢網功能，在meassetup下面打開史密斯圓圖，對照下面介紹

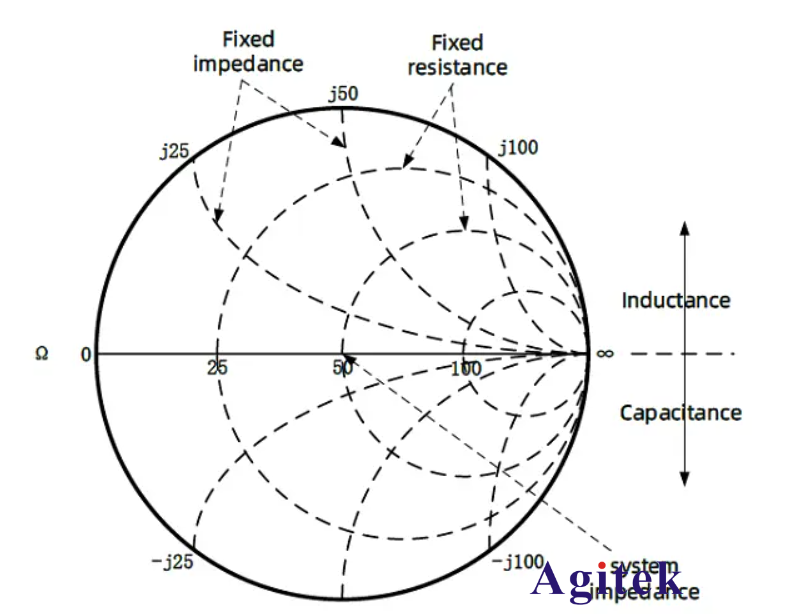

　　史密斯圖是將復數反射系數映射到測試設備阻抗的工具。在史密斯圓圖中，直線形阻抗平面會重塑以形成循環網格，可從該網格讀取電阻和電抗(R+jX)。

　　史密斯圓圖上的每個點都表示由實數電阻和虛數電抗構成的復數阻抗(r±jx)。

　　水平軸(實線)表示阻抗與電阻之差的實數部分。水平軸心始終表示系統阻抗。最右面的值為無窮大歐姆(開路)。最左面的值為零歐姆(短路)。

　　與水平軸相交的虛線圓表示恒定電抗。

　　與水平軸相切的虛線弧表示恒定阻抗。

　　史密斯圓圖的上半部是電抗分量為正并因此產生電感的區域。

　　下半部是電抗分量為負并因此產生電容的區域。

　　不僅可以看到史密斯圖所產生的變化，還能進行濾波器的帶寬測量。而本次為什么工程師采用SSA1000X這臺矢量網絡分析儀進行測試呢？就是因為帶有跟蹤源功能。可以組成一個單端口矢量網絡分析儀，今天我們就來用這臺儀器的矢網功能來測一下濾波器的帶寬：

　　首先準備一個濾波器，(濾波器帶寬的頻率范圍和帶寬可以介紹一下)

　　然后我們打開SSA1000x的矢網功能，選擇MODE——矢量網絡分析，在測量之前呢，我們先做一個直通校準(歸一化)，如果手里有校準件的話可以做一個增強響應校準，以便于測量輸入端口的駐波和阻抗特性。

　　看看如何先做一個直通校準來測濾波器的：

　　校準過程：設置起始頻率終止頻率，輸出功率0dbm,使用射頻電纜連接TGSOURCE和rfinput端口;

　　選擇校準菜單下---歸一化(等待校準完成);斷開RFinput處電纜，接入濾波器

　　選擇meas—s21

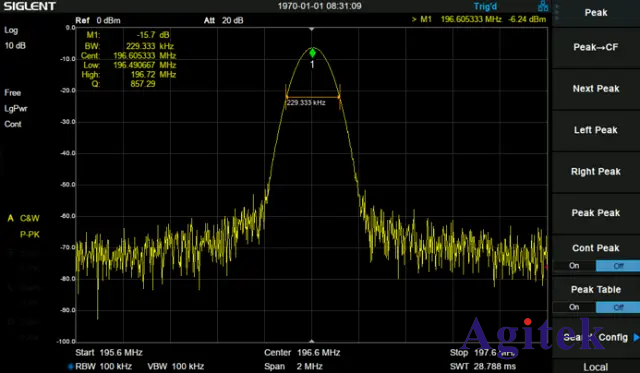

　　此時如果波形顯示的不完整的換可以通過幅度菜單scale—調整下每格的分辨率，最后使用MARKFN下面標記Ndb帶寬，測量出濾波器帶寬(N為3)

　　BW：表示濾波器帶寬

　　Cent：表示中心頻率

　　Q：表示品質因數(中心頻率比帶寬)
