傳統頻譜分析儀和現在頻譜分析儀原理結構圖解

　　頻譜分析儀是常用的電子測量儀器之一，它的功能是分辨輸入信號中各個頻率成分并測量各個頻率成分的頻率和功率。

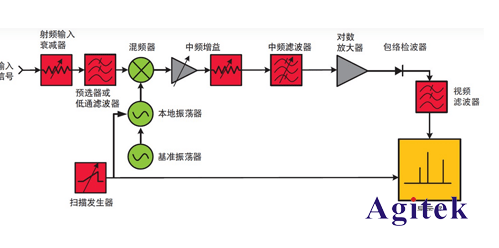

　　下面看一下傳統頻譜分析儀的原理和現代頻譜分析儀(或稱為信號分析儀)的發展。下圖是傳統的掃頻式頻譜分析儀的結構框圖。

　　傳統掃頻式頻譜分析儀的結構框圖

　　輸入信號進入頻譜分析儀并與本地振蕩器混合。當混頻積等于中頻時，信號被送到檢測器，檢測器輸出視頻信號。 CRT顯示信號經過放大、采樣和數字化后，確定了垂直電平。掃描振蕩器控制CRT顯示器的水平頻率軸與LO調諧同步，它同時驅動CRT水平偏轉和LO調諧。

　　頻譜分析儀依靠中頻濾波器區分各個頻率分量，檢波器測量信號功率，依靠本振與顯示橫坐標的對應關系得到信號頻率值。

　　這個掃頻分析儀就像你家里的 AM 接收器一樣工作，只是 AM 接收器的 LO 不是掃描的，而是用撥號旋鈕手動調諧的，而不是使用顯示器來顯示信息，而是從中播放聲音揚聲器。

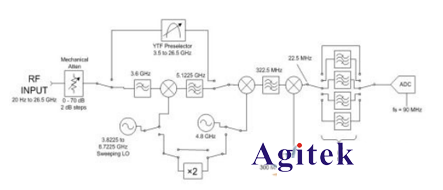

　　下圖是最新的 Agilent MXA 系列頻譜分析儀的框圖。

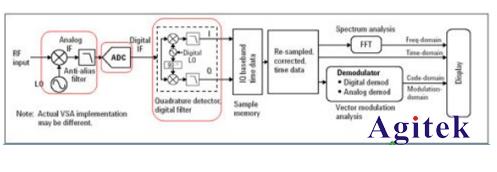

　　現代頻譜分析儀/信號分析儀的結構

　　MXA采用全數字中頻和數字信號處理的方式進行頻譜分析和信號的矢量分析，這是現代的頻譜分析儀/信號分析儀與傳統頻譜分析儀最大的不同。數字處理部分相當于多制式信號接收機，軟硬結合滿足各種各樣頻譜分析和矢量信號分析的應用。
