網絡分析儀同軸校準的重要性及方法（二）

上一篇安泰測試為大家介紹了網絡分析儀同軸校準的重要性及方法，本篇小編繼續帶著大家一起討論。

七、校準件的配套數據類型格式？

校準件的配套數據，有兩種類型，一種是多項式模型，另一種是S參數數據。

校準時必須采用配套的校準件數據，不可使用ideal理想數據；

S參數數據類型，是校準件配套精確計量的S參數數據；

多項式模型，除了特性阻抗以外，一般給出Open的電容多項式系數、Short的電感多項式系數、Through的延時（單位ps）或電長度（單位mm），以及上述校準件的loss（GΩ/s或dB/√GHz）；

精密級校準件，每套校準件必須嚴格的出廠測試，配套精確計量的S參數數據類型，并且給出基于此精確數據的多項式模型；

經濟型校準件一般都采用多項式模式的模式，而且每個型號的多項式系數都是一樣的，無需出廠測試，產品線保證工藝誤差，不確定度比精密級校準件差。

八、測試專用同軸連接器的要求？

測試電纜末端連接器要求很高，隨意使用的普通商用轉接器無法保證精度要求。生產工藝和精度的原因，造成同軸內導體連接縫隙，造成阻抗不連續，反射駐波會惡化。另據計量學界對此連接縫隙的仿真研究，要求校準件有一定的縫隙避免出現諧振，且不同同軸類型和頻率范圍的連接器，要求的最小縫隙尺寸不同。對于空氣線校準件，為了保證兩側的對稱性，盡量保證縫隙最小化。

九、如何快速查驗網絡分析儀是否故障

各端口不接電纜開路進行全頻段波量測試，顯示水平功率曲線，數值等于網絡分析儀設置功率，起伏不超過2dB，說明狀態完好；

曲線如果出現大的波峰波谷，說明網絡分析儀故障。

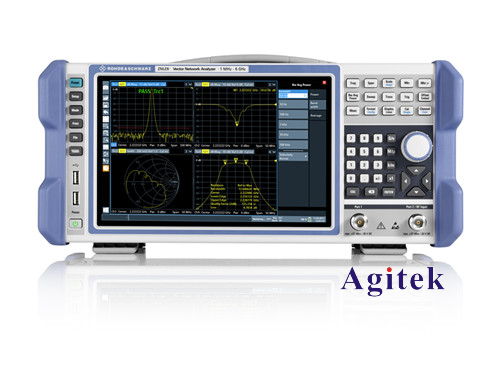

R&S®ZNLE 矢量網絡分析儀

十、快速查驗校準件故障方法？

以下是正常校準件的表現：

端口1分別直接連接Short - Open - Load（Match），S11掃頻測試；

Open和Short，S11幅度接近0dB，S11的delay與配套數據一致；

Open的起始相位0°左右，Short的起始相位180°左右；

匹配負載的S11<-20dB，相位隨機；

Through連接端口1-2，觀察測試S11≈S22<-20dB，S21≈S12且數值很小。

十一、如何校準同軸校準件的精確數據

初始檢驗校準件，包括特殊設計的精密空氣線、精密負載和短路器，精密測試電纜和連接器；

矢量網絡分析儀使用上述裝置完成初始TRL校準后，對校準件進行測試獲取S參數數據，作為配套數據。依據這些S參數進行曲線擬合運算，可以得到多項式模型系數數據。

十二、校準件的維護保養

校準件是精密校準器具，嚴防物理損傷，保持日常清潔防塵維護。另外注意日常使用中的磨損造成校準件數據的變化，使用一段時間需要重新校準，校準周期建議1年或500次連接，原廠和計量機構可以提供校準服務。

建議與生產企業簽訂保修、維修和校準服務合同，校準件用量大且頻繁的用戶需要注意，有些廠商規定拒絕單體校準件維修替換，必須整套購置，這種情況需考慮維護預案以避免損失。

總結：

我們利用兩篇文章講述了網絡分析儀同軸校準的重要性及方法，你學會了嗎？如果你在使用中還有其他疑問，歡迎咨詢安泰測試：http://www.nfrol.com
