國產示波器-普源示波器MSO8000系列產品介紹

　　普源示波器MSO8000系列是基于RIGOL自主知識產權的ASIC芯片和UltraVisionII技術平臺的中高端混合信號數字示波器。MSO8000系列模擬通道帶寬高達2GHz，集7種儀器于一身，具有500 Mpts超大存儲深度、良好的波形顯示效果、優異的波形捕獲率和強大的數據分析功能，并且支持實時眼圖測量和抖動分析，為客戶提供更優的測試解決方案。

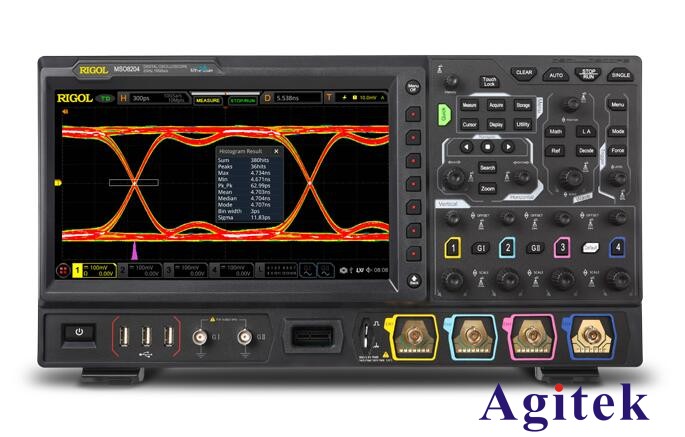

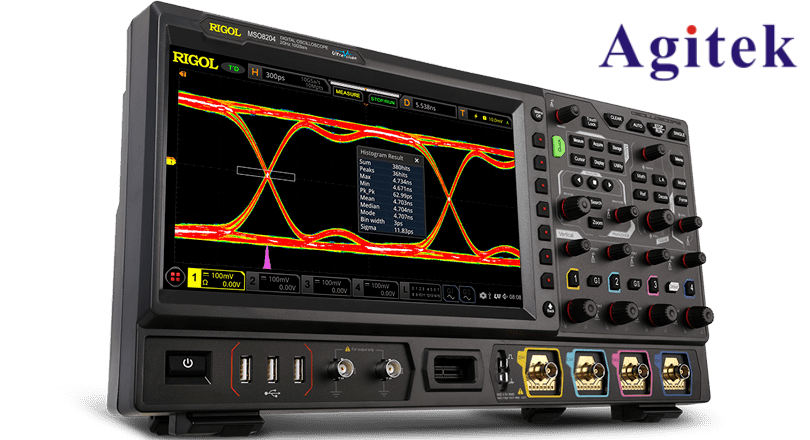

普源示波器MSO8000系列

　　一、普源示波器MSO8000系列產品主要指標：

　　輸入輸出通道數：4個模擬通道輸入

　　1個EXT通道輸入

　　16個數字通道輸入(需選購PRPL2316邏輯分析儀探頭)

　　2通道任意波形發生器(需購買MSO8000-AWG選購)

　　采樣方式：實時采樣

　　最大模擬通道采樣率：10GSa/s(單通道)，5GSa/s(半通道)，2.5GSa/s(全部通道)

　　注：全部通道打開時采樣率為2.5GSa/s，模擬帶寬最高只達到1 GSz。

　　最大存儲深度：模擬通道：500Mpts(單通道)，250Mots(半通道)，125Mpts(全部通道)

　　數字通道：62.5Mpts(全部通道)

　　最高波形捕獲率：≥600,a000wfms/s

　　硬件實時波形錄制回放：≥450,000wfms(單通道)

　　峰值檢測：捕獲最窄400ps的毛刺

　　顯示屏尺寸和類型：10.1英寸多點觸控電容屏/支持手勢操作

　　顯示分辨率：1024x600

　　二、普源示波器MSO8000系列產品特點：

　　1.MSO8000系列數字示波器為您提供最高2GHz模擬帶寬和10 GSa/s采樣率。低帶寬型號隨時可通過軟件將帶寬升級到2 GHz(單通道和半通道模式)，可以確保您以最經濟的方式擁有更高的信號保真度和低至100 ps的分辨率(最小時基下可達到2 ps)，以查看微小的波形細節;

　　2. 用示波器進行眼圖測量可以幫助用戶直觀地顯示出數字信號的傳輸質量，從而了解系統中碼間串擾的強弱，便于在系統設計中做出改善。對于經常需要對數字信號進行質量驗證的場合，帶有眼圖功能的MSO8000數字示波器無疑是您明智的選擇；

　　3. 為了幫助工程師輕松、便捷地找出信號中的抖動成分，MSO8000支持多樣化顯示的抖動分析功能。通過示波器的抖動分析功能，可以一次測量多個連續比特位并統計，高效地完成大數據量的抖動分析。再結合抖動趨勢圖和直方圖統計，可以直觀地分析抖動的性質和來源，極大地提高了工程師的工作效率；

　　4. 高達600,000 wfms/s 的波形捕獲率，可以減少死區時間，更容易發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率；

　　5. MSO8000系列標配500Mpts的存儲深度，硬件波形錄制功能采用了分段存儲技術，可以通過設定觸發條件實現有選擇性地捕獲和存儲用戶關注的信號，并在信號上標記時間，這樣既保證了捕獲的高效性，又進一步擴展了波形觀測的總時間。
