頻譜分析儀和示波器的區別是什么？

　　查看電信號的傳統方法是在時域中使用示波器。時域針對的是電信號的特性：恢復時間和相位的關系。然而，并非所有電路特性都可以在時域中完全表征。放大器、振蕩器、混頻器、調制器、檢測器和濾波器等電路元件的最佳表征是頻率響應數據。

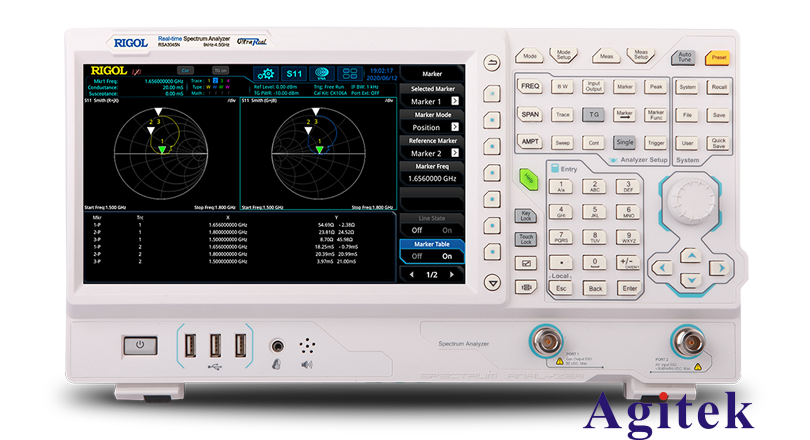

RSA3000E系列實時頻譜分析儀

　　在頻域中查看可獲得最佳結果。要在頻域中進行測量，需要一種能夠識別各個頻率分量并可以讀取每個頻率分量電平的儀器。儀器之一是頻譜分析儀，它以圖形方式在示波管屏幕上顯示幅度與頻率和其他參數的關系。

　　頻譜分析儀比示波器對低電平失真更敏感。在示波器上(時域)可以看到正弦波，但在頻域中，可以看到它的諧波失真。高靈敏度和寬動態范圍還使頻譜分析儀能夠測量低電平調制。可以測量 AM、FM 和脈沖調制射頻信號。頻譜分析儀可以測量載波頻率、調制頻率、調制電平和調制失真。它還可以測量變頻器件的特性，例如變頻損耗、隔離度和失真度，這些可以從顯示器上讀取。

　　頻譜分析儀可用于測量長期和短期頻率穩定性。例如，振蕩器噪聲邊帶、殘余 FM 和預熱期間的頻率漂移都可以使用頻譜分析儀的校準帶寬進行測量。掃描測量與頻譜分析儀一起測量濾波器或放大器的掃描頻率響應。它可以簡單地通過使用跟蹤發生器來實現。

　　選擇頻譜分析儀可以很好地檢查、分析和比較有線和無線系統的信號頻率，例如遙控器、對講機、測量發射機和接收機、無繩電話、有線電視 CATV 和通信機。

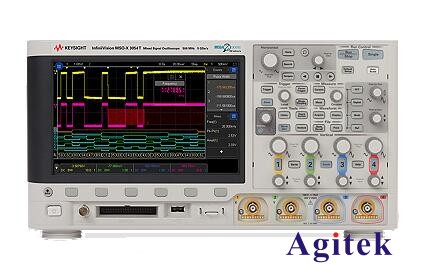

InfiniiVision 3000T X 系列示波器

　　電磁兼容測試(EMC)：測量各種電子設備發出的有害電磁波的功能。此外，還可以從手機(耳機)插孔輸出AM/FM檢測信號，用于識別受噪聲影響的廣播信號。從認證的角度來看，先測量輻射噪聲以進行事前評估和研究是非常有效的。功能。

　　也可廣泛應用于教學中。用戶可以真實地看到傅里葉級數電信號(如射頻脈沖信號)展開的圖像，教學更易理解，科研更清晰。

       以上就是頻譜分析儀和示波器的區別，想了解更多歡迎咨詢安泰測試。
