矢量網絡分析儀的offset補償功能

　　矢量網絡分析儀具有offset補償功能，是Calibration校準功能的延伸。其應用場景，是當校準過的接口附加探針、夾具或其它雙端口網絡時，對附加網絡的損耗和延時參數的補償修正。

　　下面由安泰測試分享網分的Offset功能，不涉及嵌入/去嵌修正功能，也不涉及In Situ De-Embedding (ISD)和Smart Fixture De-embedding (SFD)。

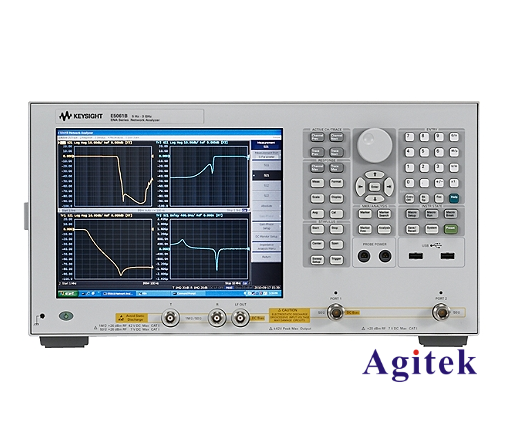

E5061B ENA 系列網絡分析儀

　　一、Offset功能實現方法

　　1、Auto Length

　　自動進行目標端口的反射時延測量，得到offset部分的傳輸延時修正值delay，量值與phase delay一致。

　　修正后的offset連接面Delay=0。

　　2、Auto Length & Loss

　　自動進行目標端口的反射時延測量，得到offset部分的傳輸延時修正值delay，量值與phase delay一致。

　　損耗：

　　Loss(f) = [Loss(f_ref)-Loss(DC)]*sqrt(f/f_ref)+Loss(DC)

　　Loss(f_ref)是參考頻點的損耗，用戶可以自定義頻點，通常默認1GHz；Loss(DC)對應直流損耗，自動測量獲取參考頻點和最低頻率處的損耗，并按以上公式修正每個頻點的損耗。

　　修正后的offset連接面Delay=0，Loss=0。

　　3、Direct Compensation

　　在整個測試頻段掃頻測試反射參數，得到每個頻點的Delay和Loss實測值，作為修正值。修正后的offset連接面Delay=0，Loss=0。

　　二、Offset方法及其應用比較

　　Auto Length & Loss

　　offset部分用傳輸線算法模型描述，時延是常量，損耗是由于趨膚效應造成，符合上表中公式算法。如果offset部分符合傳輸線模型，優先采用本方法。

　　適用場景：offset部分是延長電纜或精密射頻探針。

　　Direct Compensation

　　通過測試offset部分(雙向互易)的反射參數，計算(幅度和相位的1/2)得到它的傳輸系數，作為修正數據表。

　　適用場景：夾具接口offset部分有色散，或損耗頻響不平坦且不滿足趨膚效應損耗公式。

　　三、Offset過程連接開短路設置

　　Offset > Auto Length & Loss 快捷方式，Offset末端DUT連接狀態無須設置，默認空載開路。

　　在Fixture compensation中，各種方法都需要選擇定義offset末端狀態：Open，Short，Open&Short。

　　受駐波影響，當采用非理想夾具Open或Short補償后，測試曲線可能出現較大起伏波動，這種情況需要采用Open&Short，開路和短路兩步掃描后，計算獲取offset補償。

　　1、能夠應用Calibration校準的接口，首選校準，Offset是校準的補充延伸，應用于無法進行校準的接口，不能取代校準。offset通常應用在沒有相應類型校準件的場景。

　　2、Offset功能必須頻率掃描模式。執行offset時注意模糊距離，通常掃頻頻點步進要小于offset部分電長度倒數的1/2。

　　3、執行Offset時，矢網綁定當前測量設定的接收端口，也就是矢網激活的測量(MEAS)所對應的接收通道。例如，MEAS - S22，執行2端口offset，MEAS - b1，執行1端口offset。

　　4、對于符合傳輸線模型的非色散端口offset，例如非標準同軸接口轉接電纜或精密射頻探針，推薦使用Auto Length & Loss方法，否則采用Direct Compensation。

　　5、波導端口通常不使用offset功能。
