正確使用矢量網絡分析儀，延長使用壽命

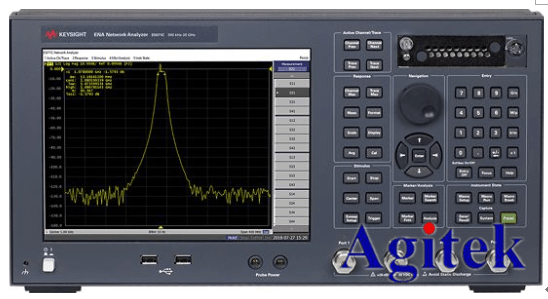

　　矢量網絡分析儀一種能在寬頻帶內進行掃描測量以確定網絡參量的綜合性微波測量儀器。全稱是微波網絡分析儀。網絡分析儀是測量網絡參數的一種新型儀器，可直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。自動網絡分析儀能對測量結果逐點進行誤差修正，并換算出其他幾十種網絡參數，如輸入反射系數、輸出反射系數、電壓駐波比、阻抗(或導納)、衰減(或增益)、相移和群延時等傳輸參數以及隔離度和定向度等。

　　由于網絡分析儀單臺價值比較高，所以在使用過程中更要注意，減少人為損壞，延長儀器的使用壽命。那么如何減少網絡分析儀的損壞呢?

　　一、確保正確接地

　　1、一定要使用分析儀隨附的三相交流電源線。

　　2、進行正確的接地可防止產生對儀器和操作人員有害的靜電。

　　3、不要使用會導致接地保護失效的無保護接地導體的引出線、電 源線或自耦變壓器。

　　4、使用前務必檢查交流電源的質量和極性。一般情況下儀表使用 的電壓為110V、120V、220V(誤差±10%)或240V(誤差+5%/ -10%)。典型的接地電阻值<1Ω，零線和地線之間的電壓<1V， 必要時可能需要配置不間斷電源[UPS]。

　　二、 閱讀警告標簽和儀器技術指標

　　1、不要使用超過技術資料或儀器黃色警告標簽所指示的值。

　　2、參考技術資料上所列指標需要滿足的條件。包括建立時間、儀 器設置和校準/校正要求。

　　三、 避免分析儀過載

　　對所測信號電平有所了解以避免網絡分析儀前端元器件的損 壞。前端過載會引起前端部件的損壞。通常射頻輸入信號電平 的最大值為<0.1W至1W或<0.2DCV至2DCV。

　　在打開或關閉所連接的設備或被測器件之前，將其信號電平降 低到最低的安全水平，以避免突然的電壓增大或下降對分析儀 的輸入輸出造成影響。

　　必要時使用隔直器、限幅器或外部衰減器。

　　四、保護射頻輸入連接器

　　注意不要彎曲、撞擊或對折連接到儀器輸入端的任意被測器件 (DUT)，例如濾波器、衰減器或大型電纜等。這樣將減小輸入 連接器和其支撐硬件上的張力。

　　確保連接到輸入端的外部設備有適當的支撐 (而不是自由地 懸掛)。

　　要使用扭矩扳手和量規工具來連接射頻連接器。

　　不要混用50Ω和75Ω的連接器和電纜。 遵守射頻電纜和連接器的維護規范 避免反復彎曲電纜;一次銳彎可能立即損壞電纜。

　　限制連接和斷開次數以減少磨損。

　　使用連接器前先行檢查;查看是否有污垢、刻痕和其他損壞或 磨損的跡象。一個壞的連接器可能立即毀壞一個與之相連接的 好的連接器。

　　清潔沾染污垢的連接器，避免連接的電氣性能受到影響或連接 受損。

　　五、遵守防靜電規程

　　靜電放電(ESD)可能損傷或損壞電子元件。一定要盡可能在防 靜電工作區進行測試。將產生靜電的材料與所有元件分開至少 一米遠。同軸電纜在連接到分析儀前，將其內外導體瞬間短路 接地以釋放靜電。

　　在運輸和移動設備之前，在所有射頻連接器上安裝ESD保護蓋。

　　六、注意良好的通風和濕度

　　定期檢查和清潔儀器的通風孔。通風不良會引起儀器工作溫度 升高，進而導致儀器故障。最佳工作溫度為23 °C至-5 °C，環 境溫度最好不要超過35°C。 – 在機柜里安裝產品時，需保證儀器通風暢通。對于機柜中 每100W的功耗，環境溫度應當比產品最高工作溫度低4度。 如果機柜中的總功耗大于800W，則應采取強制對流措施。

　　七、搬運注意事項

　　利用儀器把手搬運。

　　避免用手抓握儀器前面板。如果儀器滑落，鍵盤、旋鈕或輸入 連接器可能損壞。

　　用推車或者兩個人搬運較重儀器。

　　八、注意運輸包裝

　　使用不合格的包裝材料會引起儀器的損壞。不要使用任何形狀 的苯乙烯泡沫材料包裝儀器。它們不能充分墊襯儀器并可能產 生靜電而損壞儀器。盡量使用儀器原廠包裝，以便在運輸儀器時再次使用。
