工程師在使用測試儀器的時候首先應該要了解測量儀器的基本原理才能正確的使用儀器，那么示波器的基本工作原理是什么呢？使用中需要注意的事項又有哪些呢？下面由安泰測試為大家介篩一些示波器的基本原理以及使用中的注意事項：
一、示波器--原理簡介

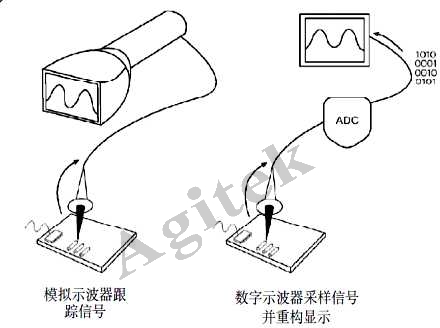

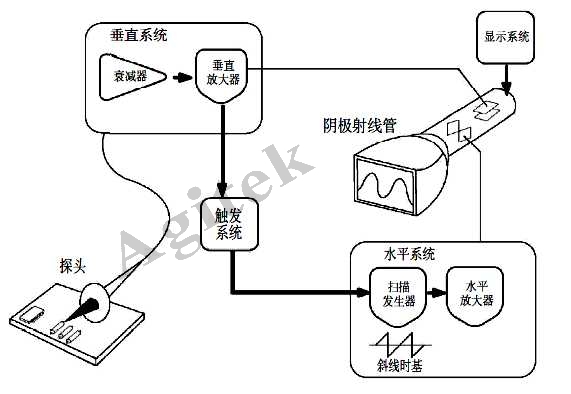

模擬示波器：在本質上，模擬示波器工作方式是直接測量信號電壓，并通過從左到右穿過示波器屏幕的電子束在垂直方向描繪電壓。
與模擬示波器不同，數字示波器通過模數轉換器（ADC）把被測電壓轉換為數字信息。它捕獲的是波形的一系列樣值（采樣定理），并對樣值進行存儲，處理。隨后，數字示波器在顯示屏上重構波形。
數字存儲示波器（DSO)：組成DSO的一些子系統與模擬示波器的一些部分相似。但是，DSO包含更多的數據處理子系統，它能夠收集顯示整個波形的數據，并以數字形式表示波形信息。這樣，利用示波器本身或外部計算機，方便對信號進行分析、存檔、打印和其他的處理。

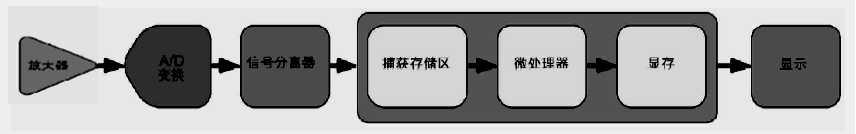

從捕獲信號到在屏幕上顯示波形，DSO采用串行的處理體系結構。
數字熒光示波器（DPO)：DPO的第一階段（輸入）與模擬示波器相似，第二階段與DSO相似（ADC）。但是，在模數轉換后，DPO與原來的示波器相比就有顯著的不同之處。

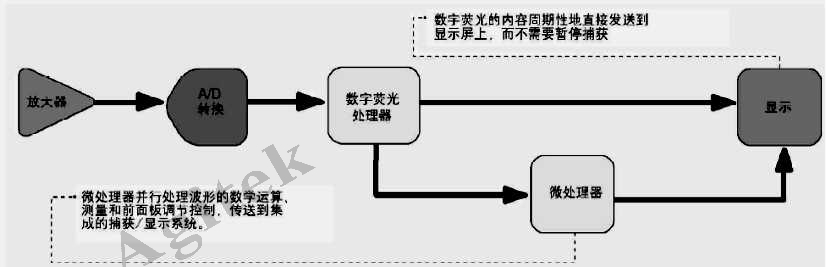

DPO使用并行體系結構來捕獲、顯示和分析信號。

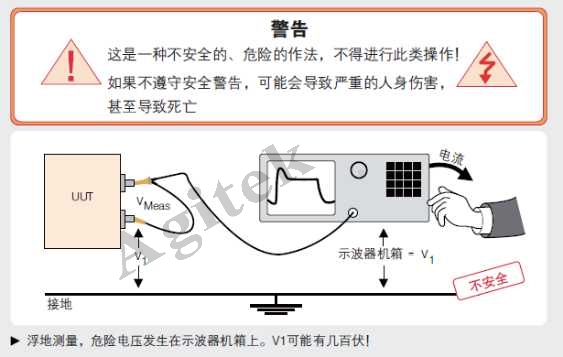

示波器的通道地、機殼都通過AC輸入地線與大地相連，在測量浮地目標（如電源輸出端，相對大地電平不可預計）時，可能會形成回路燒毀探頭/示波器。
通過斷開與大地的連接（使用2芯電源線/隔離變壓器），將示波器“浮地”。這種做法不但會導致測量結果不準確，會使示波器機殼帶電，容易造成人身安全問題。
使用差分探頭，可以通過大部分示波器進行浮地測量。但差分探頭仍有仍有一條電阻路徑接地，存在很小的泄露電流；

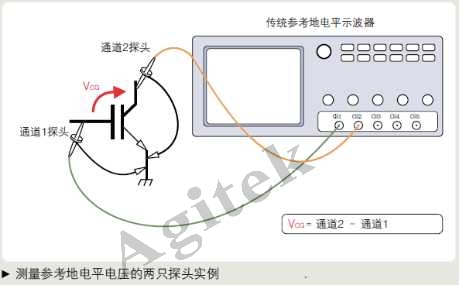

“A-B”測量（偽差分測量）：使用傳統示波器和兩個相同型號的無源電壓探頭分別測量兩個測試點，兩個探頭的地線接到大地。CH1-CH2即可得到被測兩點之間的電壓波形；
選用TPS2000B/THS3000系列隔離輸入示波器。提供真正的、完整的通道到通道和通道到電源線隔離能力。在使用隔離輸入示波器進行浮地測量時，必須使用專門實際的無源探頭。
