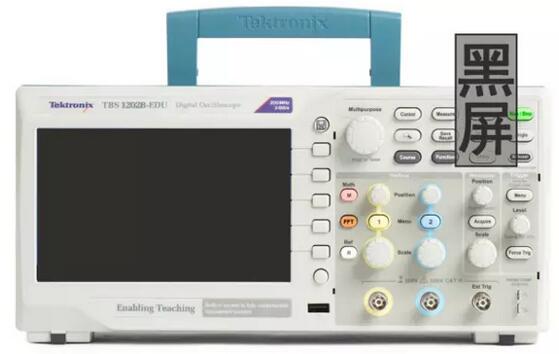

泰克示波器出現黑屏，該如何解決？
作者：admin
更新時間：2019-05-27
點擊數：
有客戶問：我的泰克示波器出現黑屏是什么原因呢？所謂黑屏，就是示波器的熒光屏看起來沒有任何光點，好像沒有開機一樣。造成這種現象的主要原因有以下幾種：
示波器輝度被調整而引起黑屏的現象一般出現于，上次使用者由于測試需要降低了輝度（比如在昏暗的燈光下，過強的輝度會刺眼）；教師在考核學生時，故意將示波器輝度調整為較小；維修者的習慣性操作。但是，這個問題不容忽視，當出現黑屏時，首先檢查輝度旋鈕，并將其擰到較大，是一個良好的習慣。
二、示波器沒有觸發掃描
輝度合適的情況下，仍然可能出現黑屏。
當示波器的觸發方式為常態（Normal），如果輸入通道沒有接入有效信號，或者接入的信號幅度沒有達到設定電平（Level），將不會引起X軸偏轉板上鋸齒波的產生。在多數情況下，熒光屏的左邊（以觀察者為基準）將會出現一個不移動的光點。但是，如果此時X軸基準位置（X_Position）不正確，將使得此光點不出現在屏幕上。這也就造成了黑屏。
解決的方法就是讓示波器出現掃描線。因為，X_Position可以將一個光點移出屏幕，但是卻無法將寬達8cm左右的掃描線整個移出。 將觸發方式選擇為自動觸發（Auto）就可以讓示波器產生掃描線。
三、示波器Y基線位置（Y_Position）不合適
如果示波器的Y軸基線位置不合適，即便產生掃描線，也有可能使得掃描線處于屏幕的上方或者下方，仍然可能出現黑屏。這種情況下，通過旋轉 Y_Position旋鈕，可以很快找回掃描線，而消除黑屏。
四、不合適的被測信號
通過上述分析，可以得出，消除黑屏的一般步驟是：旋轉輝度至大（保證輝度正常）→將觸發方式設為自動（保證掃描線產生）→將X位置旋鈕旋至中間→滿幅度調整Y_Position（找回掃描線）。
但是，即便此時，也有可能仍然黑屏。當被測信號是一種特殊信號，也有可能讓觀察者難以看到，而誤認為是黑屏。當輸入信號為上下沿均很陡的方波，由于Y軸增益的不合適，使得方波的高低電平均超出了Y軸顯示范圍，這種波形在熒光屏上僅僅出現了幾條很陡的豎線。當示波管老化，或者其它原因，非常容易造成觀察者難以察覺。
將輸入耦合開關置于GND，示波器將關斷輸入信號而顯示0線，就可以回避這個問題。因此，按照下述步驟操作，一般均可順利消除黑屏，除非示波器真的損壞了。
旋轉輝度至大（保證輝度正常）→將觸發方式設為自動（保證掃描線產生）→將輸入耦合開關置于GND（保證不受到奇異被測信號的影響）→將X位置旋鈕旋至中間→滿幅度調整Y_Position（找回掃描線）。
當然，泰克示波器故障也可以直接到安泰測試進行維修，我們提供免費的檢測，我們專修以下示波器故障：
1、電源故障：不能開機；
2、通道故障：輸入阻抗異常；無基線；無信號；帶寬不足；
3、顯示故障：花屏；黑屏；
4、按鍵故障：按鍵無反應；調節旋鈕無響應；
5、接口故障：不認存儲介質；不能與控制系統聯機；
6、其他使用問題等。
如果您也有以上故障需要維修，歡迎咨詢安泰測試，公司依靠精良的檢修設備，過硬的維修技術，合理的維修價格，高效的維修周期和完善的售后服務，打破了原廠的壟斷局面，為客戶節省60%維修費用，縮短維修周期。
