普源頻譜分析儀RSA3030在無人機頻譜測試中的應用

隨著科技的不斷發展，人工智能的突飛猛進，無人機的身份不再神秘，也逐步進入了千家萬戶的消費品市場。

一、被測設備：

無人機 PHANTOM 3 SE

技術參數：

工作頻率：2.4 GHz&5.8 GHz

信號有效距離：2.4 GHz: 1000m (FCC); 500m (SRRC); 500m (CE) 5.8 GHz: 4000m (FCC); 3000m(SRRC); 400m(CE)(室外開闊無遮擋環境)。

二、測試設備：

普源頻譜分析儀 RSA3030

技術參數：

頻率范圍：9KHz-3.0GHz

基準頻率：10MHz

分辨率帶寬(-3dB)：10Hz-3MHz

備注：可達40MHz實時分析帶寬，具備多種測量模式，提供概率密度譜，光譜等多種顯示方式，呈現實時測量效果。

無人機的研發與測試離不開頻域設備的幫助，從本案例的被測機型參數看，它有兩個工作頻段——2.4GHz和5.8GHz。今天我們主要來測試2.4GHz頻段頻譜，通過觀測無人機信號，來了解一下國產電子測量儀器普源頻譜分析儀RSA3030的操作應用。

測試過程如下：

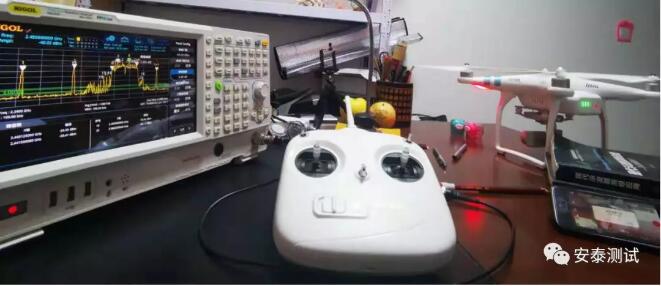

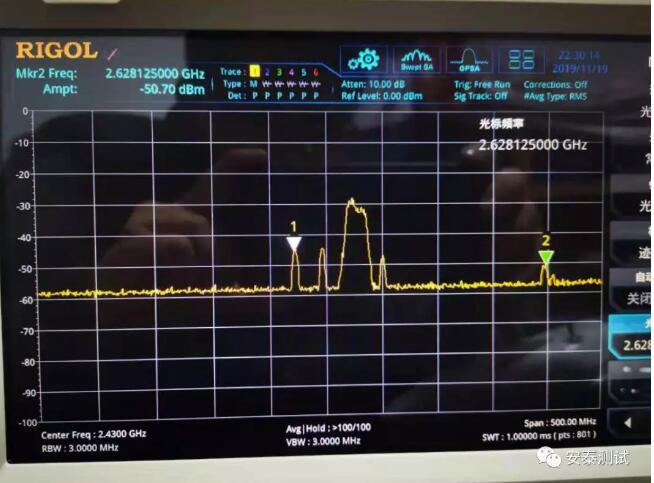

啟動無人機后，用頻譜儀掃頻模式先“全掃寬”看一下頻譜分布，如下圖：

3GHz以內的頻譜集中在2.4GHz附近

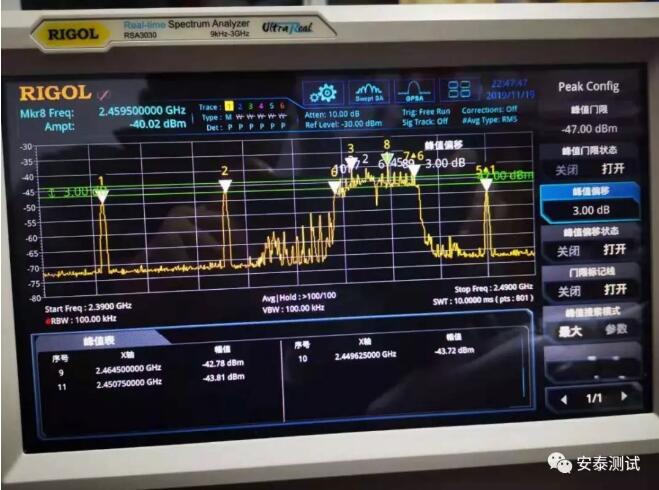

調節中心頻率和掃寬范圍，觀測2.4GHz附近的信號頻譜細節，如下圖：

2.4GHz附近的調頻信號帶寬達78MHz

從上圖可以看出，調頻信號功率發射功率至少-40dBm以上（受接收天線影響測量值不是很準確），綠色的線是峰值測量的閾值設置（白色的是對峰值判定閾值），RSA3030會自動根據設置對頻峰進行計數。

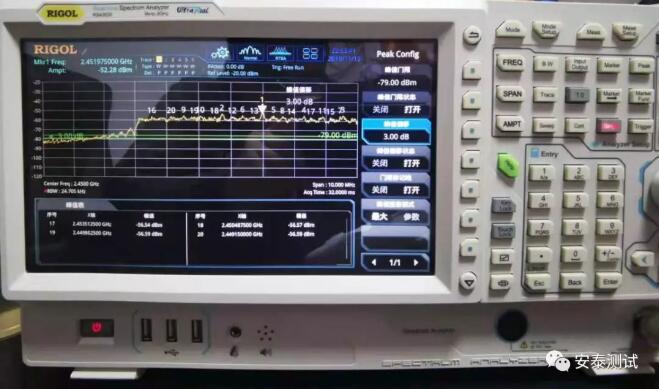

RSA3030頻譜儀的實時頻譜模式

從上圖可以看出，底部可統計到的頻峰20個，因此信道至少20個(RSA3030最多可以讀出20個peak)。

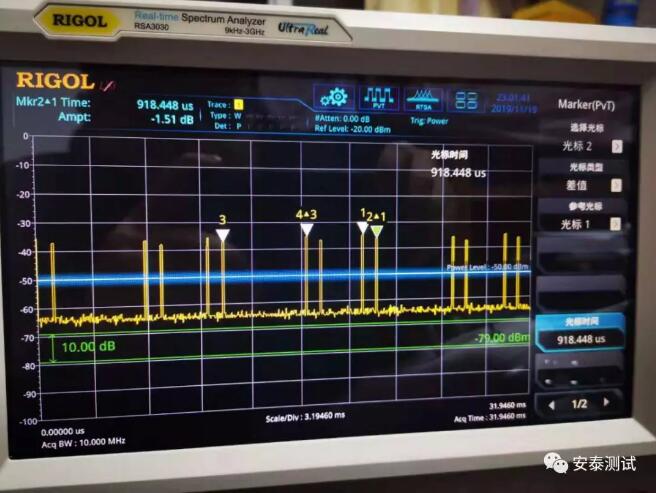

然后再看看功率時間，普源頻譜分析儀RSA3030提供功率與時間測量功能，提供了對時域數據的分析。X軸表示的是采集時間，Y軸表示信號的功率值。如下圖：

頻譜儀觀測信號的功率時間

三、觀測實驗的結果：

從普源頻譜分析儀RSA3030看出，無人機的信號占用帶寬大、信道多、信號功率大、調頻時隙短。頻譜儀可以設置多個Marker點，包含頻點之間的運算功能，自動計數和多跡線顯示功能，觀測方便，顯示簡潔，是電子愛好者有力的測量工具。
