福祿克手持鉗表選型小寶典

為什么買了精度這么高的鉗表，還是測不準？

鉗表作為電流測量的主要工具，是廣大電氣工程師手頭使用率僅次于萬用表的主要利器之一。但是對于琳瑯滿目的儀表型號，復雜多變的工控環境，到底該如何快速選擇適合自己的哪一款呢？

日常的鉗表選擇，大家常規的一般是看是否交直流，是否標稱精度夠高，然而實際操作中精度往往還是不夠滿意甚至不夠穩定。其實影響精度的規格還有很多，安泰測試為大家一一介紹：

一、真有效值/平均響應值

真有效值是指在給定頻率下（比如工頻），如果電流的大小/振幅變化很大，此時真有效值是基于積分算法模擬計算，則可以把變化的電流都測量在內。而平均有效值是基于正弦波峰值的給定平均值計算，難以把超出部分更準確顯示出來。

具備真有效值鉗表產品：Fluke 319/381/365/369/902FC等等

二、分辨率與量程

分辨率和精度是2個概念。從使用者的角度來理解，分辨率是指儀表能識別的電流等待測信號變化的小量。而且往往需要結合適合的量程，才能顯示更準確的值，或者發揮手頭儀表的較大準確度。

舉例，假定待測電流為2.0A，電流變化量是+/- 0.03A，2只鉗表假定：相同1%精度+5字，相同顯示位數；表1 （分辨率0.1A，量程600A），表2（分辨率0.01A，量程3A）。則：

表1不能識別0.03A電流變化，可能讀數2.5A不變，

表2能識別0.03A電流變化，結合5字的讀數精度，讀數變化可能范圍1.965-2.035（還未考慮+/- 0.02精度范圍）.

三、頻率響應

標準的工作電流是工頻，因此大部分的鉗表產品都是基于工頻響應而設計校準。而在不同的環境，有不同的頻率要求。比如廣泛應用的變頻器/VFD，工作頻率范圍集中在30~50Hz之間，這時若需要精準測量VFD輸出電流，則需要考慮鉗表的頻率響應。

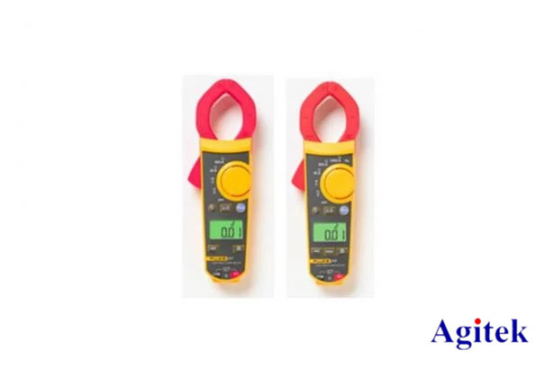

具體產品推薦：

四、低通濾波器

提到頻率，不得不提到低通濾波器（LPF）。很多回路其實是受高頻諧波影響的，會造成鉗表測得信號可能高于實際值。比如整流器，逆變器等。因此有此類設備的回路測量，需要使用自帶低通濾波器的鉗表產品。

具備LPF鉗表產品舉例：

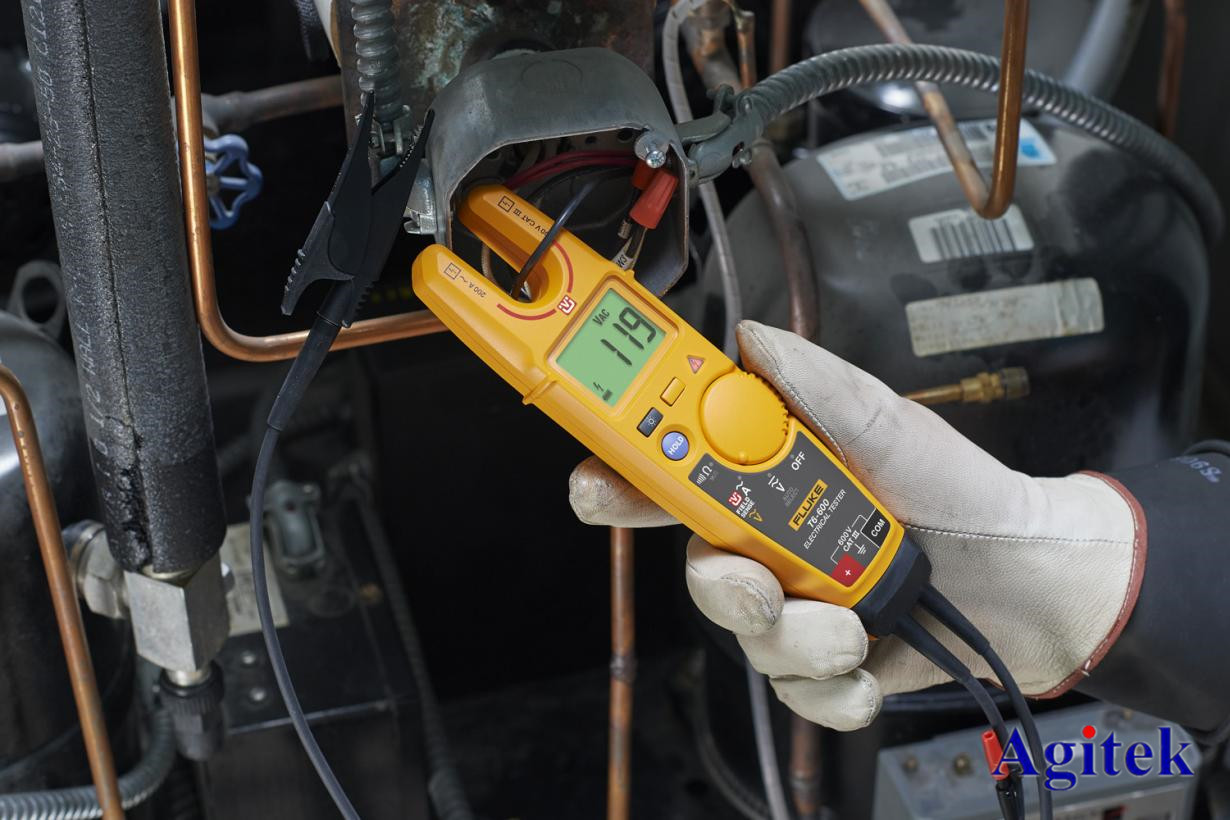

鉗表也已經進入鉗口即可直接測量相電壓的新紀元了！Fluke T6系列電壓鉗表，鉗口即可直接讀數較高1000V的相電壓與較高200A電流，并同時顯示！完全告別了萬用表或鉗表，傳統表筆測量電壓的繁瑣操作，高效而且安全！

好了，有了以上的硬指標和新技術講解。相信大家對鉗表選型有了了解了。其實在實際儀表的工作中影響精度的，還有很多隱性的設計與質量標準（比如元器件與IC等級與耐久標準，屏蔽層設計與做工，PCB版工藝/比如接口與電路鍍金等），校準標準等等因素影響。可見，如果僅僅依據量程/標稱精度，來選擇儀表是很容易淪為鍵盤工程師，事倍功半，甚至事與愿違！只有對自身工控環境的有深度理解，對手里的儀表工具有深入了解，才能更合理選擇適合的工作利器！
