使用便攜式頻譜分析儀進行無線電信號監測的應用實例

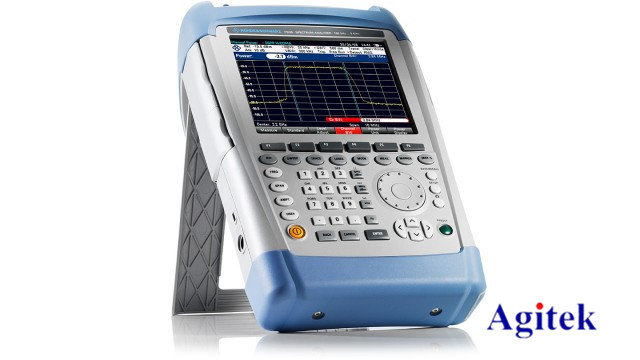

便攜式頻譜分析儀由于具有功能豐富，性能優良、體積小巧，重量輕便，易于攜帶和操作等優點，所以成為無線電干擾探測和分析，尤其是進行現場的干擾排查和跟蹤定位應用時的常用選擇。為了充分發揮設備的性能，需要根據具體的使用環境和使用場合對設備進行合適的操作。下面以羅德施瓦茨公司的便攜式頻譜分析FSH為例。說明排查無線電干擾時的優化設置和使用技巧。

通用操作技巧

1)    開始時為獲得大掃描速度，可使用粗分辨率的寬帶全掃寬掃描，并將測量時間設置成小值

2)    當確定感興趣的頻段范圍之后，用開始和截止頻率限定頻段，并減小值以提高分辨率和靈敏度

3)    在運行全掃寬掃描時，可切換至雙跡線模式，并通過標記選擇感興趣的頻率

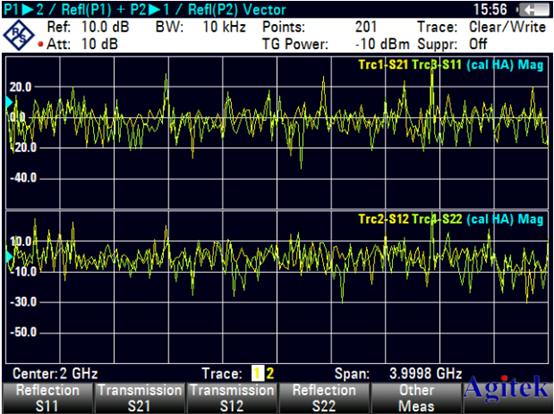

雙跡線模式

4)    停止全掃寬掃描，接收機自動切換至固定頻率模式，大中頻實時帶寬達10MHZ，可通過縮放操作，對信號進行分析以及解調等。

當頻譜儀和有源方向性的天線結合使用，對干擾進行追蹤定位時，可按以下方式進行操作

1)    將頻譜儀調諧到目標干擾信號的中心頻率

2)    解調帶寬必須大于等于干擾信號的帶寬，以獲得大的靈敏度（如果解調帶寬太窄，頻譜儀只測量到部分射頻電平，這樣會降低系統靈敏度）

3)    關閉自動頻率控制和手動增益控制，以避免接收機的自動調節效應給測量結果帶來影響

4)    開啟均值檢波器以提供穩定的電平讀數，將測量時間增加到200毫秒以提高穩定度

5)    開啟單音Tone功能，對音頻音調進行監聽，有助于對信號進行定位，而不必一直觀察屏幕上的電平值顯示；如果信號太強，可開啟衰減器ATT以免接收機過載

當干擾信號與有用信號相鄰很近時，可按照以下方式進行操作

1)    將接收機設置于有用信號的中心頻率，掃寬設為10M赫茲

2)    寬帶頻譜中只顯示出有用信號頻譜

3)    使用縮放功能，突出中心頻率以外的頻譜峰值，其他的峰值有可能是干擾信號

4)    選擇平均功能來平滑顯示曲線

5)    將測量時間設為100毫秒或更長。

當干擾信號與有用信號同頻，但不同時發射時，可按以下方式操作

1)    將接收機工作與有用信號的中心頻率，掃寬設置為10M赫茲

2)    選擇頻譜加瀑布圖組合顯示模式

3)    將中頻頻譜設為較大保持模式，設置適當?shù)臏y量時間，如100毫秒

4)    從瀑布圖明顯看出，有用信號發出之后，有一個發射時間不確定的干擾信號；如果只對頻譜進行截屏，并不能很好的捕獲這兩個信號，但是在瀑布圖中可輕松地對其進行監測

當短時的干擾信號隱藏在穩定的有用信號中時，括號同一頻率可按以下方式進行操作

1)    用全掃寬掃描顯示頻譜，如GSM900下行鏈路935MHz-960MHz

2)    在顯示的大量信號中，很難對短時干擾信號進行分辨

3)    通過激活跡線差分運算模式，將接收機DIFF MODE鍵按下時刻的頻譜保存為參考頻譜

4)    以后每次測量得到的頻譜都和參考頻譜進行差值運算

5)    兩個頻譜中都存在的穩定信號將被抑制，而參考頻譜中不存在的新型號將會顯示出來

6)    這種模式可顯著降低需要對其進行分析的峰值信號的數量，從而很方便的看出偶發干擾信號。
