泰克示波器MSO5系、MSO6系在射頻脈沖測試的應用

對于射頻脈沖的測試，目前業界主要有三種測試手段：

1、  使用寬帶功率計測試；

2、  使用包絡檢波器+示波器測試；

3、  使用頻譜儀測試。

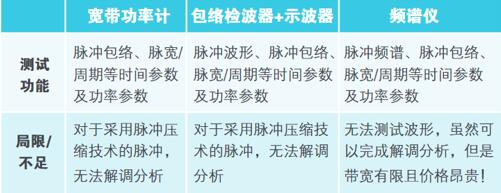

雖然這三種方法都比較普及，但是也都有各自的局限性：

為了全面分析射頻脈沖信號的性能，突破傳統測試方法的限制，泰克新一代示波器MSO5/6推出了全新的時頻分析功能——Spectrum View（標配功能），配以選件Opt.RFVT，使得MSO5/6兼具頻譜儀、帶寬信號分析儀的功能，分析帶寬高達2GHz，可以完成射頻脈沖常規測試以及調解分析（Chrip/Barker-code pulse）。一臺設備便可以完成射頻脈沖的波形、拼歐、脈沖參數及脈內解調的分析，具有極高的性價比！

下圖以Chrip  pulse 為例，完成了脈內解調的分析，可進一步測試Chrip rate\Linearity\deviation等關鍵參數。

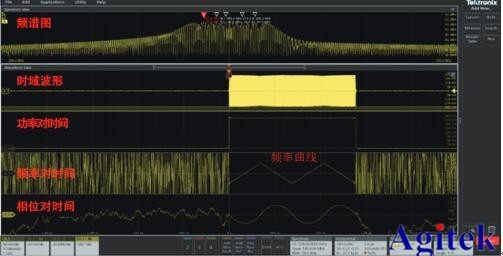

以下圖線性調頻脈沖為例，從上往下依次可測試：脈沖頻譜圖，脈沖時域波形，功率對時間（包絡），頻率對時間，相位對時間。所有測試實現時間相關，聯動控制。

泰克示波器MSO5/6基本配置：

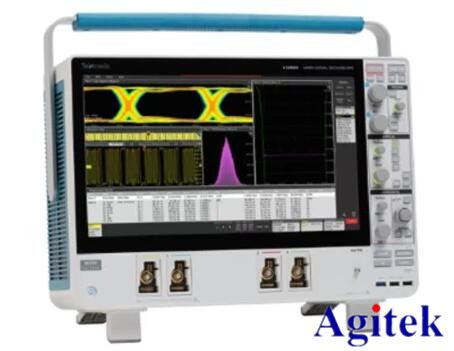

泰克示波器MSO64主要指標：

1 GHz - 8 GHz模擬帶寬

25 GS/s采樣率

62.5 - 250 M 樣點記錄長度

4模擬通道

 >500,000 個波形/秒的波形捕獲率

12 位 ADC，高分辨率模式下高達 16位

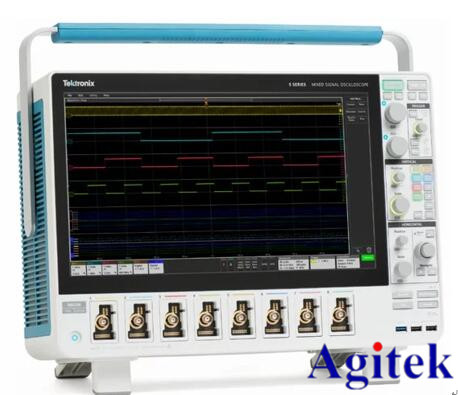

泰克示波器MSO54/56/58主要指標：

350 MHz 至 2 GHz模擬帶寬

6.25 GS/s采樣率

62.5 - 125M 樣點記錄長度

4/6/8模擬通道

>500,000 個波形/秒的波形捕獲率

12 位 ADC，高分辨率模式下高達 16位

如需了解泰克示波器更多測試應用或者產品資料請咨詢安泰測試www.nfrol.com。
