吉時利靜電計——進行高阻測量的“利器”

近期，很多學校想要進行高阻測量，要求測量高級別材料的電阻率，希望我們推薦一款合適的儀器。今天安泰測試就給大家介紹一款進行高阻測量的“利器”——吉時利靜電計，助力學校實驗室建設。

什么是靜電計？

像數字萬用表（DMM）一樣，吉時利靜電計是用于測量電荷、電流、電壓和電阻的儀器。然而，靜電計具備10Fc的電荷測量分辨率，100 aA的電流分辨率，以及高達200TΩ的阻抗測量能力，超越了標準的數字萬用表。靜電計用于需要極端靈敏度或者需要多種類型的靈敏電子線路測量的場合。

使用吉時利靜電計進行簡化的材料高阻值測量

高阻測量

電阻最常見的測量手段是數字萬用表，它的測量范圍高達約200MΩ。然而，在某些情況下，必須精確測量千兆歐和更高范圍的電阻。這些情況包括諸如以下的一些應用：表征高兆歐和吉歐級電阻、確定絕緣體的電阻率和測量印刷電路板的絕緣電阻。這些測量可借助靜電計實現，它可以同時測量非常低的電流和高阻抗電壓。

常見的高阻測量

■絕緣電阻：絕緣電阻是施加在兩電極之間的直流電壓與電極之間總電流的比值。絕緣電阻測量的例子包括測量在印刷電路板上的走線之間的漏電流，或者一個多芯電纜的導體之間的電阻。

■體電阻率測量：體電阻率是指穿過1cm3的絕緣材料的電阻，并表示為歐姆-厘米，Ω?cm）。

■表面電阻率測量:表面電阻率是絕緣材料的表面上兩個電極之間的電阻，并且以歐姆為單位表示（通常為了清晰表述，單位采用歐姆每方塊，即Ω?□）。

吉時利靜電計功能特色

類似DMM的操作

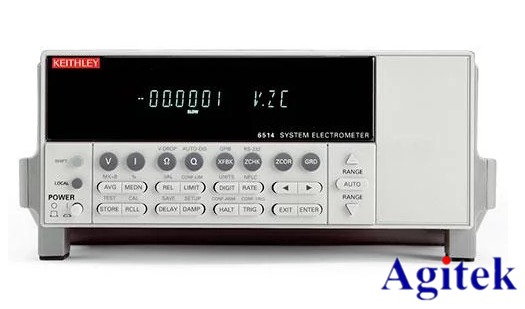

6514型和6517B型靜電計的特色在于通過前面板輕松地進行類似DMM的操作，單個按鈕即可控制重要功能，例如電阻測量。它們也可以通過一個內置的IEEE-488接口控制，這使得人們可以借助一個計算機控制器通過總線對所有功能進行編程控制。

然而，不同于數字萬用表的是，靜電計擁有較低的偏置電流和輸入負擔。6514型或6517B型的的輸入偏置電流均< 3 fA。通常情況下，數字萬用表的偏置電流是幾十或幾百皮安。相比之下，這嚴重限制了它們的微弱電流測量能力。

掃描卡（ 6517B ）

可以提供兩種掃描卡，用于簡化多路信號的掃描,例如電容器或其他電路生產中的測試。每一個掃描卡都可以很輕松地地插入儀器背面面板的備選插槽。6521型掃描卡可提供10通道的微弱電流掃描。6522型掃描卡提供了具有高阻抗電壓開關或微弱電流開關能力的10條通道。

交變極性法測電阻/電阻率 (6517B)
6517B型采用交變極性法測量阻抗/電阻率，這幾乎消除了樣品中的任何背景電流的影響。背景電流的一階和二階漂移也被對消了。交替改變所施加的電壓的極性，通常實現一個高度可重復的、精確的電阻（或電阻率）測量。

雖然高阻材料和器件產生很小的電流，很難準確進行測量，但利用吉時利靜電計和皮安表可以成功的進行這種測量，如果您想了解更多關于吉時利靜電計產品介紹或者應用，歡迎咨詢安泰測試www.nfrol.com。
