泰克示波器在開關損耗測試的應用方案

【測試需求】

開關電源(SMPS)技術依托電源半導體開關器件，如場效應晶體管(MOSFET)和絕緣門雙極晶體管(IGBT)。這些設備提供了快速開關速度，能夠耐受沒有規律的電壓峰值。同樣重要的是，其在On 狀態或Off 狀態下消耗的功率非常小，實現了很高的轉化效率，而產生的熱量很低。開關設備在極大程度上決定著SMPS 的整體性能。開關器件的損耗對開關電源來說也是最重要的一個損耗點，所以開關損耗測試是非常關鍵的。

【測試平臺搭建】

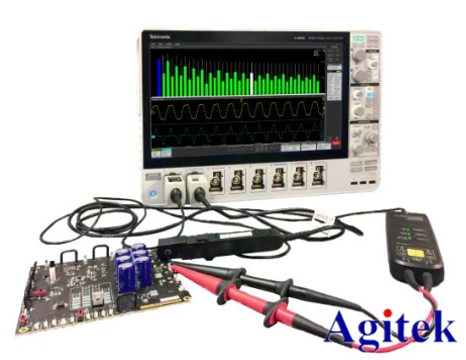

實物連接圖

【測試說明】

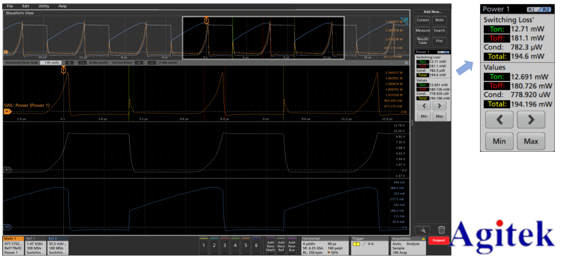

實測圖

【方案配置】

推薦解決方案：

泰克示波器MSO5+5-PWR+THDP0200+TCP0030A

方案特點：使用泰克示波器及原廠電源探頭，可補償探頭的延遲，專用的開關損耗算法，提供可靠的測試結果。
