如何選擇一款符合要求的吉時利源表？

吉時利源表是一種五合一工具，它外觀緊湊，同時融合了數字萬用表 (DMM)、電源、電流源、電子負載和脈沖發生器的實用功能。吉時利源表滿足高性能生產測試、工藝監測、產品開發和研究中電子制造商的專門需求，受到廣大客戶的青睞。那么如何選擇一款符合要求的吉時利源表呢？今天安泰測試就給大家分享一下：

總體來說，選擇吉時利源表有以下幾個指標值得重視：

1.源的輸出范圍

這個輸出范圍包括電流輸出范圍和電壓輸出范圍。

例如：

KEITHLEY2450：其電流輸出最大范圍為1A，電壓輸出最大范圍為200V。

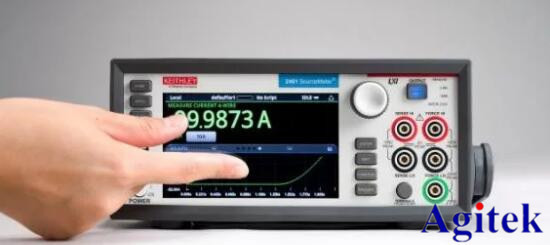

KEITHLEY2460：其電流輸出最大范圍為7A，電壓輸出最大范圍為105V。

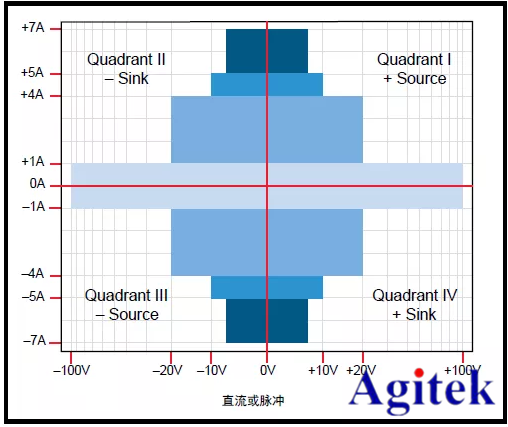

在這里請注意：由于源表有總功率的限制，其輸出不能同時達到電流輸出和電壓輸出的最大值，而是在不同的區間，其輸出范圍有不同的限制，在描述源表的輸出范圍時，經常用到的一種圖叫功率包絡圖，下圖就是KEITHLEY 2460的功率包絡圖：

我們從這張圖可以看到，雖然2460的最大電壓可以達到105V，最大電流可以達到7A，但當電壓輸出在不同的區間的時候，其電流最大值是分段的，例如：當電壓輸出絕對值超過20V后，最大電流只能是1A以內。

因此我們在選購源表的時候，一定要考慮到需要測量的樣品器件的電流電壓的最大范圍，然后參考儀器的參數手冊，看是否符合測試要求。

2.測量的精度

這里測量的精度包含了電流測量精度和電壓測量精度。

在實踐當中，用戶關心更多的是電流的測量精度，同樣值得注意的是源表的測量精度也是分量程的，并不是全范圍的精度都是一樣，例如在1uA范圍內的量程其精度比1mA，10mA要高很多。

用戶常常混淆的一個概念是量程和測量精度的關系，量程是一個檔位的概念，相當于在這個檔位測量的最大值、而測量精度是在該量程內測量的分辨率及準確度，我們舉個例子：例如一個稱重的儀器，100克是它的一個檔位，也就是說在這個檔位，它最大能稱重100克的物體，但測量精度根據精密程度可能是精確到1微克，1毫克等等。

具體的測量精度就可以參考每種型號的Datasheet（數據表）。

3.通道數

一般情況下的源表只有一個通道，也就是只有一路測量及輸出通道，雖然有的源表有前后兩個面板都可以接線，但在使用的時候只能選擇某一個面板輸出。

單通道的源表包括：2400系列、2450系列、2600A/B系列中的以奇數為結尾的型號（例如2601B、2611B、2635B）。

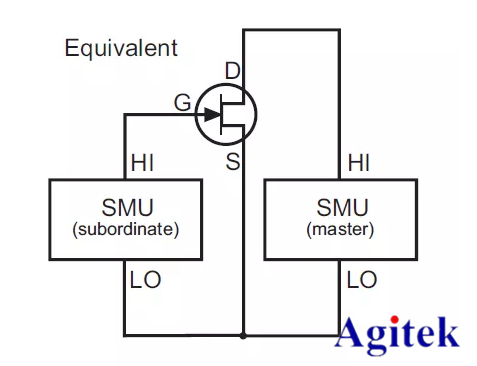

雙通道的源表可以理解為兩個單通道的源表集成在了一起，這樣一臺雙通道的源表就可以直接測試三端器件，以下就是一個雙通道源表和FET器件的連接圖：

SMUA和SMUB的LO接到器件的源極，然后一個SMU的HI接到柵極、另外一個SMU的HI接到漏極。

還有一些用戶認為四線法測量需要雙通道的源表才能完成，實際上任何一款單通道的源表都直接支持4線法的測量，跟雙通道沒有任何關系（我們在以后會介紹四線制的測量原理）。

4.測量的速度（采樣率）

除了精度和測量范圍之外，測量的速度是用戶最關心的問題了，我們經常會聽到用戶這么問：這款表一秒鐘能采多少個點？指標上明明寫著每秒能采XXX個點，怎么實際上一秒鐘才幾個點，相差幾十倍？

首先從硬件的硬性指標上，由于采用A/D技術的不同 誕生較早的KEITHLEY2400系列源表的采樣率要遠遠小于比較新的KEITHLEY2450系列及2600B系列源表。

其次，采樣率不是一個固定的數值、它受到很多因素的影響，其中有以下幾個主要因素：

NPLC（積分周期）：這個值越大，測量的精確性和穩定性越好，但測量的速度越慢。

測量信號的大小及量程：固定量程比自動量程要快，在自動量程的情況下，如果測量電流信號很小（尤其是在光電器件的暗電流的時候），其采樣速度會大幅下降。

采用的通訊接口：RS232慢，GPIB、LAN、USB快（KEITHLEY2400只支持GPIB和RS232接口，2450系列和2600B系列支持GPIB，LAN和USB接口）。

其它因素：如自動調零等。

那么為什么儀器Datasheet標稱的XXX點/秒和我實測的速度相差那么大呢？儀器標稱的最大采樣率一般是指的極限采樣率（使用最快的接口、NPLC調到最小、精度最低、關掉一切顯示、使用緩沖區等等），這種測試條件和實際做實驗時的條件是不同的。

5.是否支持脈沖輸出

在有些器件IV測試中，為了避免器件發熱影響測試，需要進行脈沖方式的測量，這個脈沖輸出是指的儀器硬件原生支持脈沖功能，所謂用軟件模擬的方式實現不屬于原生脈沖功能。

6.測試夾具及通訊接口

額外的成本包括（但不限于）以下幾個方面

測試夾具接口及配置：香蕉頭、排線、三同軸接口。

通訊線：KEITHLEY2400系列不帶計算機通訊線，用戶需另外購買GPIB線（約幾千一根）或者RS232（便宜、但速度比GPIB慢）。

KETITHLEY2450系列自帶USB和LAN通訊線。

KEITHLEY2600B系列自帶LAN通訊線。

7.測量軟件

測量軟件是用于控制源表進行各種功能測量（例如：IT，VT，IV等），源表能否發揮出最大的效應，測量軟件十分重要，舉例來說：假如源表是一個價格高昂的樂器，那么不同的測量軟件就相當于不同水平的演奏家，只有好的演奏家才能發揮出樂器的特性。

您在選擇吉時利源表時是否有注意到以上指標呢？如果您在選型過程中有什么疑問，歡迎咨詢安泰測試網www.nfrol.com，我們有專門的技術工程師協助選型。
