吉時利源表2450/2460在可充電電池的充放電循環的應用

典型的電池充電/放電測試設置通常包括可編程電源、電子負載、電壓表和電流表。這些系統需要眾多軟件和硬件配置，以實現工作測試臺中所有儀器的同步。

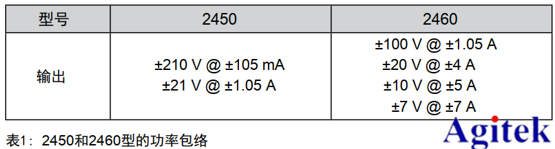

數字源表是一種能夠源和測量電流和電壓的測試儀器。吉時利源表2450和2460具有拉/灌電流以及測量電壓和電流的靈活性，使得它們非常適合電池的電流循環方案。利用吉時利源表2450或2460型儀器，用戶只需設置一部儀器而非整架設備。因此，吉時利源表 2450或2460可以通過拉電流為電池充電，通過消耗功率為電池放電，并對電壓和負載電流進行監控。

測試說明：

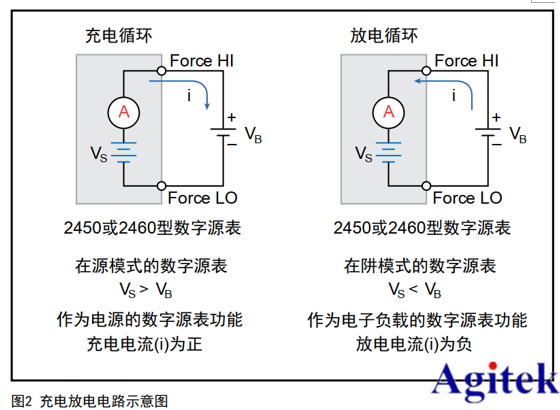

對于充電和放電循環， 2450或2460型觸摸屏數字源表可以配置為源電壓并測量電流。圖2給出簡化的充電和放電循環電路示意圖：

電池充電通常使用恒定電流。利用數字源表可以實現充電，即把它作為電壓源，設置電池額定電壓，并設置期望的充電電流作為電流限幅。測試開始時，電池電壓低于數字源表儀器的電壓輸出設置。因此，在這個壓差作用下，電流立刻達到用戶定義的電流限幅。當達到電流限幅時，數字源表儀器就作為恒流源，直到達到設定的電壓電平。隨著電池完全充電，電流將下降，直到達到零或接近零。為了預防安全隱患或損壞電池，必須注意不要過度充電。
   當電池放電時，數字源表作為阱，因為它消耗電能而不是提供電源。將數字源表儀器電壓源設置為低于電池電壓，電流限幅設置為放電速率。當輸出啟用時，電流從電池流入數字源表儀器的高電平端口。因此，電流讀數將是負數。放電電流應當保持恒定，直到電池電壓下降至數字源表儀器的電壓源設定值。

與電池連接

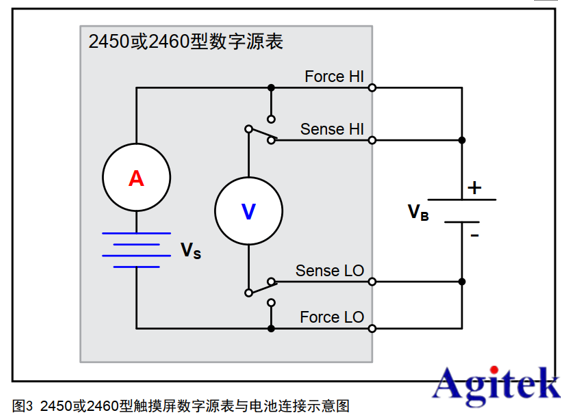

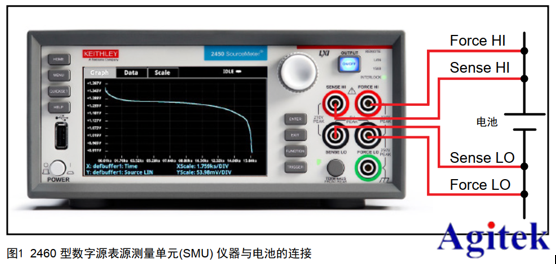

為了建立測試，需將2450或2460型觸摸屏數字源表與電池進行連接，如圖3所示。將儀器端口與電池進行4線或程控檢測連接，以可以消除引線電阻的影響。這樣，測得的電池電壓盡可能接近其端口電壓。

數字源表儀器的Force HI和Sense HI輸出端子與電池正極(+)端子相連，其SenseLO和ForceLO輸出端子與電池負極(–)端子相連。

當數字源表輸出關閉后，確保其設置在高阻抗(High Z)輸出關閉狀態。選定高阻抗(HighZ)輸出關閉狀態，當輸出關閉時，將開啟輸出繼電器。這將防止輸出關閉后電池出現泄漏。要將輸出關閉狀態設置為高阻抗，首先按壓MENU按鍵，然后選擇源設置，在選擇高阻抗，最后按壓HOME按鍵。

自動放電循環

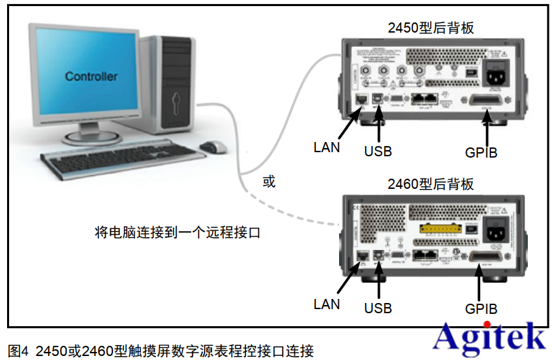

電池的充電和放電循環通常需要幾個小時，因此自動化測試非常重要。利用儀器的任何通信接口(GPIB、 USB或以太網)，都可執行測試。程控通信接口的后面板連接位置如圖4所示。

吉時利源表2450或2460是對可充電電池的充電和放電循環進行測試的理想工具，因為它具有精確地4象限、高功率輸出，能夠精確地測量電流和電壓。利用單一儀器進行電池測試，不僅簡化測試設置，縮短編程時間，而且節省機架空間。
